Neue DIN EN 50171 "Zentrale Sicherheitsstromversorgungssysteme"

Zum 1. Oktober 2022 erscheint eine aktualisierte Fassung der Norm DIN EN 50171, VDE 0558-508, "Zentrale Sicherheitsstromversorgungs-Systeme". Darauf weist die Deutsche Gesellschaft für wirtschaftliche Zusammenarbeit (DGWZ) hin. Sie ersetzt damit die zuletzt gültige Fassung vom November 2001 und legt die allgemeinen Anforderungen an zentrale Stromversorgungssysteme für eine unabhängige Energieversorgung von notwendigen Sicherheitseinrichtungen neu fest.

00

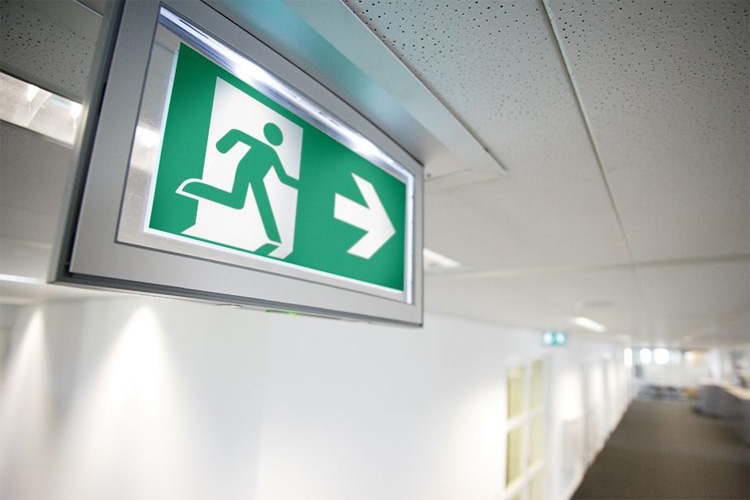

Die neue DIN EN 50171 "Zentrale Sicherheitsstromversorgungssysteme" wird zum 1. Oktober 2022 veröffentlicht [Bild: ABB Kaufel]

Bei den Prüfsystemen und Prüfungen müssen nun ebenso die Phasenwächter, auch in den Unterstationen oder Unterverteilungen, in die Funktionsprüfungen einbezogen werden. Hier dürfen nur noch Phasenwächter genutzt werden, die beim Funktionstest mitgetestet und protokolliert wurden. Somit sind zukünftig nur noch Systemphasenwächter zugelassen. Zudem wurden gegenüber der Vorgängerversion Anwendungsbereich und normative Verweisungen aktualisiert und maximale überlagerte Wechselströme für Batterieladegeräte festgelegt.

Darüber hinaus wurden allgemeine Sicherheitsanforderungen, ein Bereitschaftsparallelbetrieb mit zusätzlichem Steuerschaltgerät für das zentrale Schalten der Verbraucher, Anforderungen an die elektromagnetische Verträglichkeit (EMV), Wechselrichter und Umrichter sowie notwendige Hinweise für die sichere Errichtung und den sicheren Betrieb zentraler Sicherheitsstromversorgungssysteme und Bedarfe an parallele Batteriestränge hinzugefügt.

„Die zentralen Sicherheitsstromversorgungssysteme müssen bei Ausfall der allgemeinen Stromversorgung die Sicherheitsbeleuchtung für Rettungswege versorgen. Ebenso können sie aber auch für die Versorgung anderer notwendiger Sicherheitseinrichtungen geeignet sein, wie zum Beispiel für elektrische Stromkreise automatischer Feuerlöscheinrichtungen, Personenrufanlagen und signalgebende Sicherheitseinrichtungen, Rauchabzugseinrichtungen, CO-Warnanlagen und besondere Sicherheitseinrichtungen für spezielle Gebäude mit besonderer Gefährdung“, kommentiert Detlef Rengshausen, Technischer Leiter bei RSV Ruhstrat Stromversorgungen GmbH.

Die Sicherheitsstromversorgung versorgt bei Stromausfall ohne Spannungsunterbrechung für eine begrenzte Zeit sicherheitstechnische Einrichtungen mit Strom, wie beispielsweise Rufanlagen und Sicherheitsbeleuchtung für die Evakuierung aus dem Gebäude. Betroffen sind hierbei Systeme, die ständig an Wechselspannungen bis 1.000 V angeschlossen sind und die Batterien als alternative Stromquelle verwenden.

Die Stromversorgung der zentralen Sicherheitsstromversorgungssysteme ist nur für die notwendigen Sicherheitseinrichtungen bestimmt und nicht für andere Arten von Verbrauchern, wie beispielsweise für allgemeine IT oder Industriesysteme. Kombinationen aus den zuvor genannten verschiedenen Sicherheitseinrichtungen können innerhalb eines zentralen Sicherheitsstromversorgungssystems verwendet werden, soweit die Verfügbarkeit der Sicherheitseinrichtungen nicht beeinträchtigt wird. Dabei darf ein Fehler in einem Stromkreis keine Unterbrechung in einem anderen Stromkreis, der zur Versorgung von notwendigen Sicherheitseinrichtungen verwendet wird, verursachen. Das durch EN 54 (Reihe) abgedeckte Stromversorgungssystem für Brandmeldeanlagen fällt nicht in den Anwendungsbereich dieses Dokuments.
