IR Quattro HD DALI duo – Application Controller für zwei Lichtkanäle

Der High-End-Präsenzmelder IR Quattro HD DALI duo von STEINEL kombiniert eine besonders gute Bewegungserfassung mit einem integrierten Lichtsteuerungsmodul. Der Sensor macht den Einstieg in eine intelligente DALI-basierte Lichtsteuerung besonders einfach und kommt zum Einsatz, wenn zwei Lichtkanäle für die DALI-Steuerung ausreichen. Als kompaktes Lichtmanagementsystem in einem Sensor ist der IR Quattro HD DALI duo für kleinere Beleuchtungssteuerungen konzipiert.

00

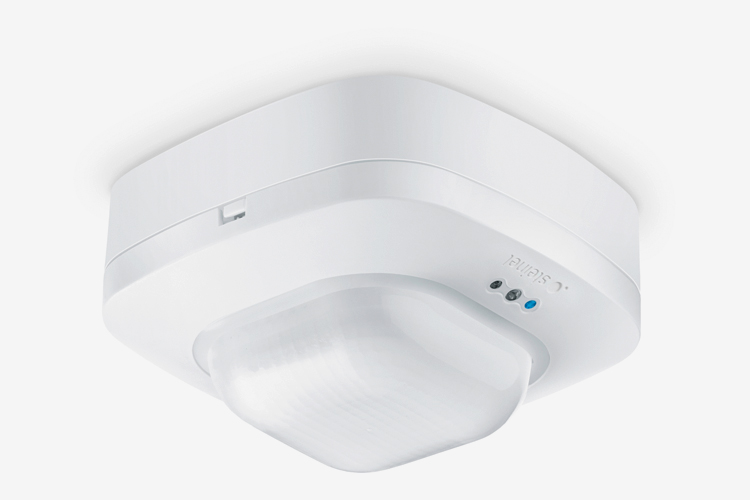

IR Quattro HD DALI duo – Aufbau-Version [Bild: STEINEL Vertrieb GmbH]

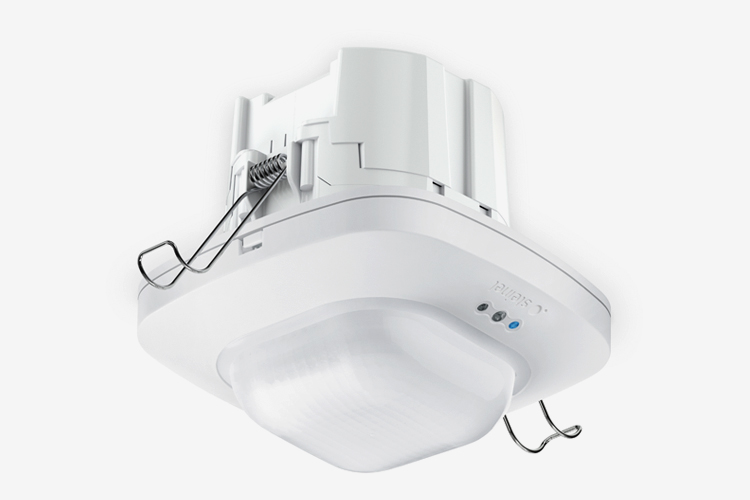

IR Quattro HD DALI duo – Einbau-Version [Bild: STEINEL Vertrieb GmbH]

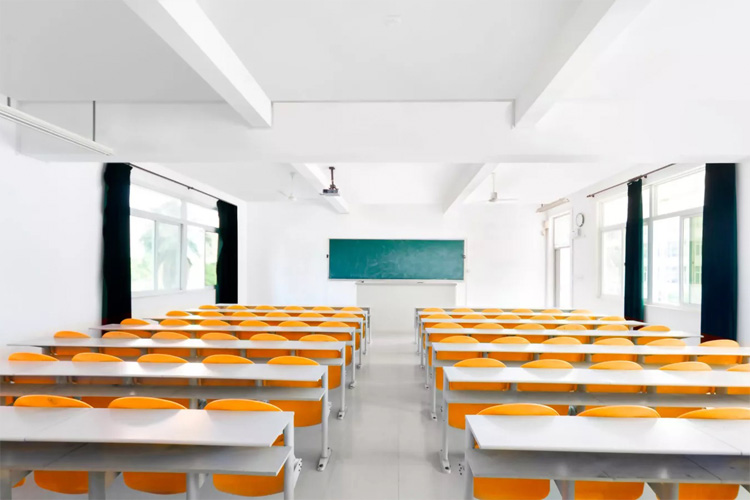

Der IR Quattro HD DALI duo ist ideal für den Einsatz in Klassenräumen [Bild: STEINEL Vertrieb GmbH]

Aufgrund seiner Erfassungsparameter eignet er sich für die Installation in großen Büroräumen, Konferenzräumen oder auch in Klassenräumen. Praktisch und zeitsparend ist die Konfiguration und Bedienung per App mithilfe der Fernbedienung Smart Remote. Der DALI duo ist eine gute Lösung für alle, die intelligentes Licht mit wenigen Komponenten planen und preiswert installieren möchten.

Unkomplizierter DALI-Einstieg
Dank der Integration des Lichtsteuerungsmoduls in den Präsenzmelder IR Quattro HD DALI duo ist die Installation schnell und unkompliziert möglich. Mit DALI duo können über zwei adressierbare Lichtkanäle bis zu 64 Leuchten angesteuert werden. Es stehen hierbei drei Betriebsarten zur Auswahl: ON/OFF für anwesenheitsgesteuertes Ein- und Ausschalten, Konstantlicht-Regelung und ECO ON als Sparlicht-Automatik. Für verschiedene Funktionen wie schaltbare Leuchten, HLK-Systeme oder eine komplette Abschaltung von EVGs und Leuchten zur Energieeinsparung (Ballast-off-Funktion) kann der potentialfreie Schaltausgang genutzt werden.

Zur Bereichserweiterung können DALI-2 Input Device Melder in den Bus eingebunden werden. Darüber hinaus sind weitere Sonderfunktionen wie Halb- oder Vollautomatik sowie eine Grundlichtschaltung von 10 bis 50 Prozent als nächtliche Dauerbeleuchtung oder Abschaltvorwarnung möglich. Über ein integriertes Relais kann zudem die schaltbare Beleuchtung mit einbezogen werden. Jeder Kanal kann per kabelgebundenem Taster manuell übersteuert werden. Der IR Quattro HD DALI duo ist ideal für die unkomplizierte Realisierung einer Lichtsteuerung bei einfachen Raumsituationen.

Präzise erfasst, smart gesteuert
Bewegungen werden mit größter Präzision vom Präsenzmelder IR Quattro HD DALI duo registriert. In einem Präsenzbereich von 8 x 8 m erfasst der PIR-Sensor mit 4.800 Schaltzonen zuverlässig auch kleinste Bewegungen wie das Tippen auf einer Tastatur. Er kann in Räumen mit Deckenhöhen von 2 bis 10 Metern installiert werden. Damit ist er im Innenbereich quasi universell einsetzbar.

Mithilfe der Universalfernbedienung Smart Remote von STEINEL kann der IR Quattro HD DALI duo bequem vom Boden aus konfiguriert und bedient werden. Auch ein bidirektionales Auslesen und Einstellen des Sensors ist möglich.
