Sensor-Sinne für Nachhaltigkeit und Energieersparnis

Intelligente Sensorik von STEINEL ermöglicht in den Gebäuden der Université Catholique de Lille eine anwesenheitsgesteuerte Licht- und Gebäudesteuerung, um weniger Energie und Ressourcen zu verbrauchen. Leitgedanke ist dabei die Nachhaltigkeits- und Forschungsinitiative LIVE TREE der Universität. True Presence Präsenzmelder von STEINEL stellen die notwendigen digitalen Informationen für das Gebäudemanagement zur Verfügung.

00

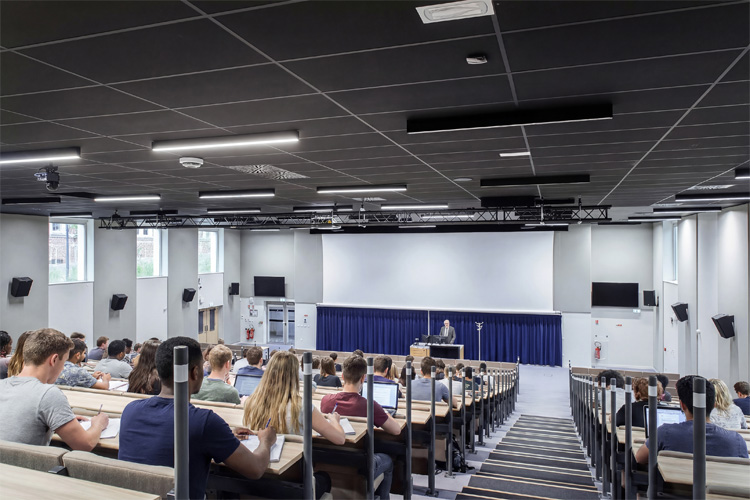

Université Catholique de Lille - Hörsaal [Bild: STEINEL GmbH]

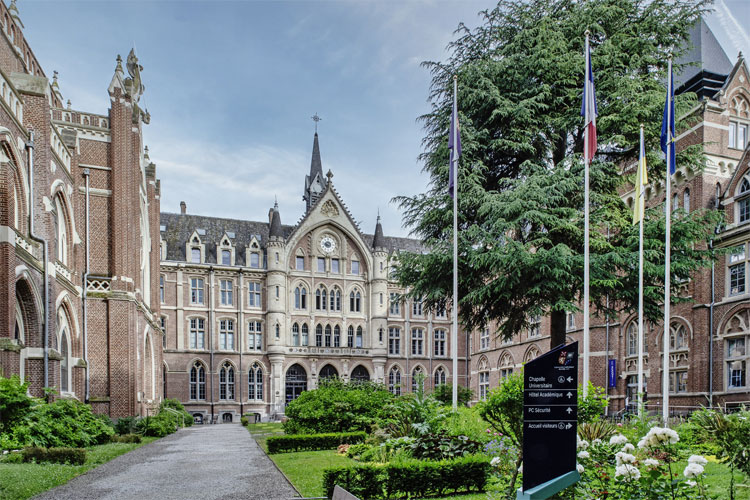

Université Catholique de Lille - Außenansicht [Bild: STEINEL GmbH]

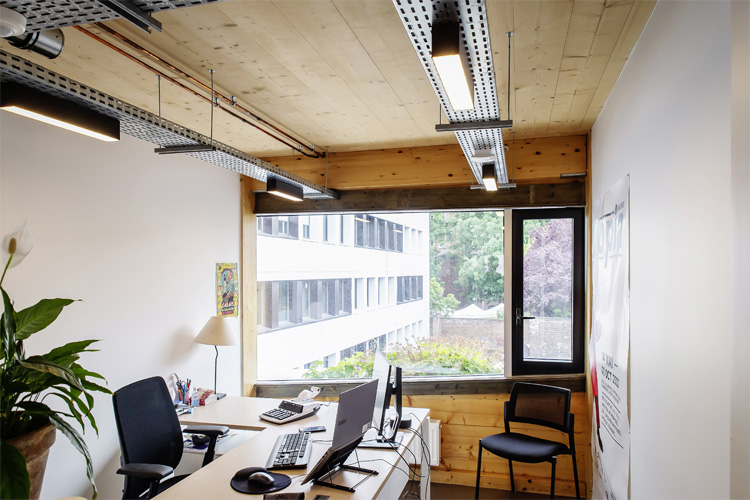

True Presence Sensor in kleinen Büros [Bild: STEINEL GmbH]

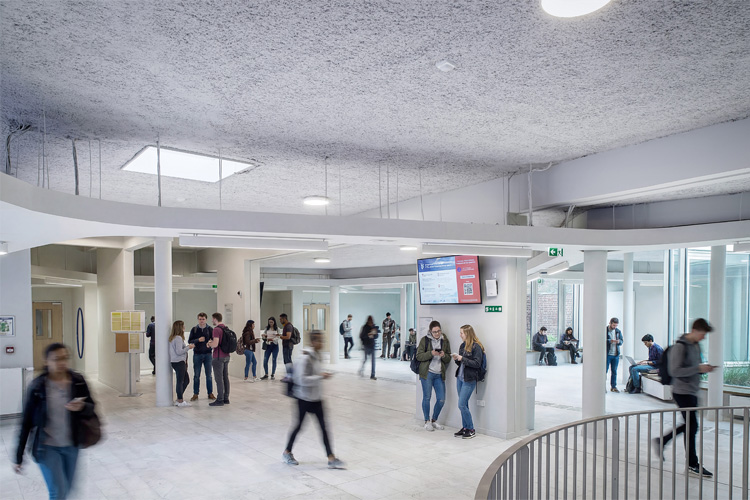

Lichtsteuerung mit COM1-Sensoren [Bild: STEINEL GmbH]

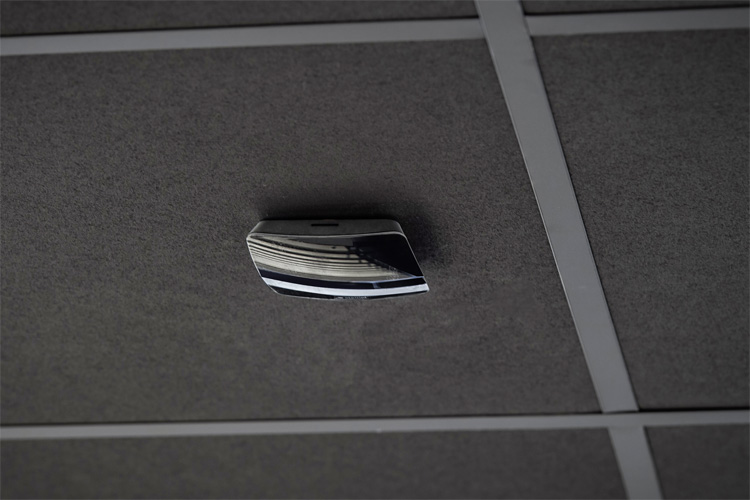

True Presence Sensor in Ausführung schwarz an schwarzer Decke [Bild: STEINEL GmbH]

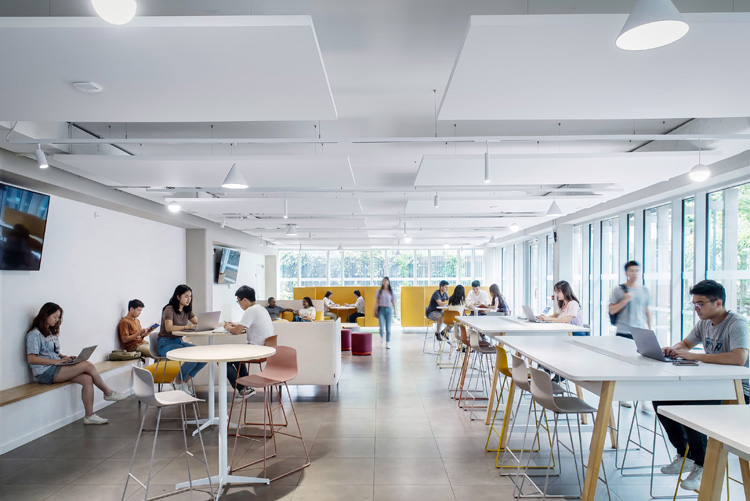

True Presence in offenen Lernbereichen [Bild: STEINEL GmbH]

Die aus mehreren Gebäuden bestehende Université Catholique de Lille gilt mit 43.000 Studenten als größte private Universität in Frankreich. Seit 2013 hat sich die Universität dem sozioökologischen Programm „LIVE TREE“ angeschlossen, um zum ökologischen, wirtschaftlichen, sozialen und energetischen Wand sowohl der Universität als auch der Region Hauts-de-France beizutragen. Als Nachhaltigkeits- und Forschungsinitiative wird mit LIVE TREE der Campus in ein echtes Reallabor umgestaltet. Ein Kernziel ist dabei unter anderem die Klimaneutralität bis 2035 durch energieeffiziente Gebäude und erneuerbare Energie wie zum Beispiel Photovoltaik.

Die geplante technische Renovierung der Universität sowie auch der Neubau eines weiteren Gebäudes wurden daher an den Zielsetzungen von LIVE TREE ausgerichtet.

Die Entscheider der Universität wählten für dieses Vorhaben STEINEL als europäischen Hersteller mit bewährten Lösungen aus. Die True Presence Sensoren von STEINEL standen hierbei im Mittelpunkt.

Technische Renovierung mit Zukunftsblick
Neben der Optimierung des Energieverbrauchs und der damit einhergehenden Reduzierung der CO2-Emissionen war die Möglichkeit zur Überwachung der Raumbelegung und zur Erfassung von Raumparametern wie Anwesenheit, Temperatur und CO2-Gehalt in der Raumluft gewünscht. Dies sollte um eine intelligente Beleuchtungssteuerung ergänzt werden.

So wurden knapp 190 STEINEL Sensoren in diversen Gebäuden und Räumen der gesamten Universität verbaut. Die KNX-Sensoren True Presence KNX, True Presence Multisensor KNX und IR Quattro HD KNX wurden an das Building Management (BMS) System Niagara angeschlossen.

True Presence Technologie
Die von STEINEL entwickelte True Presence Technologie basiert auf feinsten Hochfrequenzmessungen der Umgebung. So kann der Sensor zuverlässig die Anwesenheit eines Menschen erkennen, egal was dieser gerade tut. Für die Anwesenheitsregistrierung reichen Mikrobewegungen der Vitalfunktionen wie die Atmung oder leichte Schulterbewegungen eines Menschen aus. True Presence liefert damit digitale Informationen über eine tatsächliche An- oder Abwesenheit und reduziert so Nachlaufzeiten auf ein Minimum. Als True Presence Multisensor erfasst der Präsenzmelder neben echter Präsenz von Menschen noch Messwerte wie Helligkeit, Raumtemperatur, Luftfeuchte, Luftdruck, flüchtige organische Verbindungen (VOC) und CO2. Mithilfe dieser Informationen kann die Digitalisierung der Gebäudeautomation vorangetrieben werden, verbunden mit mehr Komfort für die Menschen und mehr Wirtschaftlichkeit im Betrieb des Gebäudes.

Die Sensoren der True Presence Produktfamilie sind allesamt einfach per App steuerbar und über Bluetooth kabellos vernetzbar.

Sensor-Intelligenz für ein cleveres Gebäudemanagement
Im Hôtel Académique befinden sich die Räume der Universitätsverwaltung sowie verschiedene Unterrichtsräume. Zum Einsatz kam hier der True Presence Multisensor KNX, um die Messwerte Anwesenheit, Temperatur und Helligkeit zu erfassen.

Das Licht und die Raumtemperatur via Heizung können nun anwesenheitsabhängig gesteuert werden. Dabei ist eine manuelle Übersteuerung des Lichts über Taster möglich. Ein integrierter Sensor am Fenster schaltet die Heizung ab, wenn ein Fenster geöffnet ist. Wird ein über das BMS gebuchter Raum doch nicht genutzt, schaltet sich dort nach 20 Minuten die Heizung wieder aus, wenn keine Person im Raum ist. Ein Tafellicht sowie die Option, das Licht zu dimmen, bieten weiteren Komfort in den Räumen.

Im Gebäude St. Phylomene sind Büros untergebracht. Auch hier kam der True Presence KNX zum Einsatz für die Erfassung der Messwerte Anwesenheit, Temperatur und Helligkeit. Dadurch lässt sich nun das Licht und die Raumtemperatur anwesenheitsabhängig steuern. Über Taster ist auch hier die manuelle Übersteuerung des Lichts möglich.

Das Amphithéâtre Pierre Henri Simon Lille wurde 2024 neu gebaut und beherbergt einen Hörsaal für ca. 700 Studenten. Um die Anwesenheit von Personen sowie die Raumtemperatur, die Helligkeit und den CO2-Level zu erfassen wurden sowohl der True Presence Multisensor KNX als auch der True Presence KNX installiert. Damit die Sensoren so wenig wie möglich an der schwarzen Raumdecke auffallen, wurden die schwarzen Ausführungen beider Präsenzmelder verbaut. Aufgrund der unterschiedlichen Montagehöhen wurde jeder Sensor einzeln parametriert. Dennoch kommunizieren sie über Bluetooth Mesh miteinander. So lässt sich das Licht und die Raumtemperatur nun anwesenheitsabhängig steuern. Der gemessene CO2-Wert der Raumluft wird für die Steuerung der Belüftungsanlage genutzt, um ein gesundes und lernfreundliches Raumklima zu schaffen.

Das Gebäude ESPOL 3 Lille umfasst das Campusgebäude, verschiedene Büros und weitere Klassenräume. Aufgrund der vielfältigen Nutzungsvariationen kamen verschiedenen Sensoren von STEINEL zum Einsatz. In kleinen Büros und Klassenräumen wurde der True Presence DALI für die Lichtsteuerung verbaut. Im Treppenhaus sorgt der Infrarot-Bewegungsmelder IS 2180 ECO für eine zuverlässige nutzungsabhängige Lichtschaltung. In der Küche erfasst der True Presence zuverlässig die Anwesenheit von Personen. Der IR Quattro HD-2 bietet in den WCs und Waschräumen die Möglichkeit der anwesenheitsabhängigen Steuerung von Licht und Raumtemperatur. Hierbei wird über die Erfassung der Anwesenheit einer Person das elektrische Ventil für die WC-Spülungen gesteuert. Diese nutzt das Regenwasser aus dem Auffangbecken unter dem Gebäude, um Frischwasser zu sparen.

DALI-Lichtsteuerung
Die Leuchten in den Büros, Klassenzimmern und im Hörsaal sind nach der technischen Renovierung DALI-kompatibel. Hierdurch ist eine Konstantlichtsteuerung möglich. Das künstliche Licht wird dabei tageslichtabhängig geregelt, um eine gleichbleibende Helligkeit sicherzustellen. Dennoch können die Nutzenden die Beleuchtung manuell über einen Taster steuern und dimmen.

Das Licht in den Gemeinschaftsbereichen, Fluren, der Lobby, den Toiletten sowie im Untergeschoss werden über COM1-Sensoren gesteuert. Verbunden mit Downlights, Pendel- und Deckenleuchten, wird die Beleuchtung so ausschließlich über Präsenzmelder gesteuert. Alternativ ist die manuelle Steuerung über einen Schaltschrank möglich.

„Die technische Renovierung mit den intelligenten Sensoren von STEINEL hat uns bei der Umsetzung des LIVE TREE Programms einen großen Schritt voran gebracht“, führt Stéphane LAURIDANT, Manager Performance Energie & Bâtiment des Institut Catholique de Lille aus. „Die besonders gute Zusammenarbeit zwischen allen Beteiligten – Universität, STEINEL als Hersteller und unserem ausführenden Elektriker – war bei diesem umfangreichen Vorhaben besonders von Vorteil.“
