10. Juni 2025

Finder-Installationsrelais 20A - Ideale Wahl für Beleuchtungssteuerungen

Der Distributor Schukat ergänzt sein Portfolio um das Installationsrelais 20 A der Serie 22 von Finder. Mit seiner robusten Bauweise und seinen technischen Spezifikationen ist es eine ideale Wahl für Beleuchtungssteuerungen in gewerblichen und für die Pumpensteuerungen in industriellen Umgebungen, für Energiemanagementsysteme in Hotels sowie für Garten- und Straßenbeleuchtungslösungen.

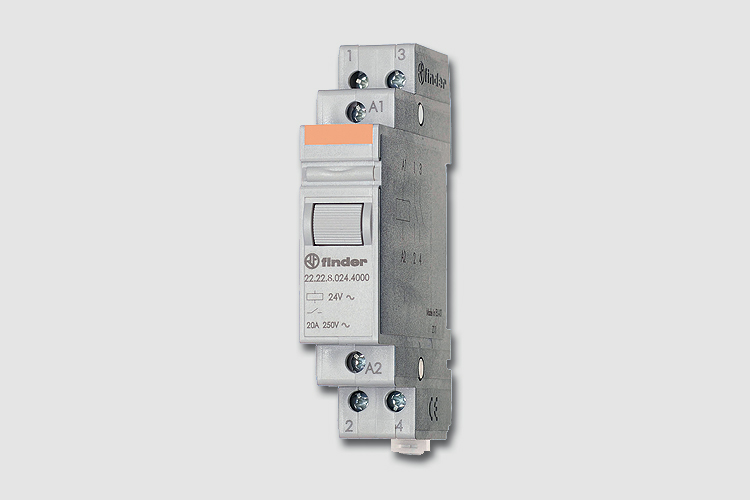

Mit seiner robusten Bauweise und seinen technischen Spezifikationen ist das Finder Installationsrelais 20A eine ideale Wahl für Beleuchtungssteuerungen [Bild: Schukat electronic Vertriebs GmbH/ Finder S.p.A.]

Mit Abmessungen von 84 mm x 17,4 mm x 58,4 mm (L x B x H) ist das Leistungsrelais für die Montage auf einer 35 mm Tragschiene (EN60715) ausgelegt, der Anschluss erfolgt über Schraubklemmen. Dies ermöglicht eine einfache Installation und Wartung. Das Bauteil ist mit einem oder zwei Kontakten wählbar: Die Serie 22.21 verfügt über einen Schließer, die Serie 22.22 über zwei Schließer und die Serie 22.23 über einen Schließer und einen Öffner. Über eine Prüftaste können die Kontakte manuell geschaltet werden. Da das Kontaktmaterial aus dem hitzebeständigen cadmiumfreien AgSnO2 (Silberzinnoxid) besteht, eignen sich die Typen laut Hersteller für den Einsatz bei hohen Umgebungstemperaturen von bis zu +40 °C.

Das Leistungsrelais ist in den Nennspannungen 12 VDC, 24 VDC und 230 VAC lieferbar. Laut Finder kann es einen Dauerstrom bis 20 A schalten. Der maximale Einschaltstrom wird mit 30 A angegeben, die maximale Schaltspannung mit 400 VAC und die Schaltleistung mit 5 kVA. Die Zeit, die zwischen dem Anlegen der Spannung an die Spule und dem Schließen der Kontakte verstreicht, beträgt 15 ms. Nach nur 8 ms werden die Kontakte der Spule nach dem Abschalten wieder in den Normalzustand gebracht. Die maximale Spannung zwischen Spule und Kontakten beträgt 4 kV (1,2/50 μs).

Die Serie erfüllt die Zulassungen nach CE, UK, CA und EAC, ist RoHS-konform und entspricht der Schutzart IP20. Das Relais ist ab Lager Schukat verfügbar.
