26. September 2014

Multi-Ausgangsstrom LED Power Supply von MeanWell

Mit der Serie LCM-25(DA) von MeanWell rundet Schukat sein breites Angebot an Schaltnetzteilen für die LED-Beleuchtung (LCM-40(DA) / 60(DA)) nach unten ab. Die neuen LCM-Netzteile verfügen über einen Multi-Konstantstromausgang, der sich über einen integrierten DIP-Schalter flexibel steuern lässt.

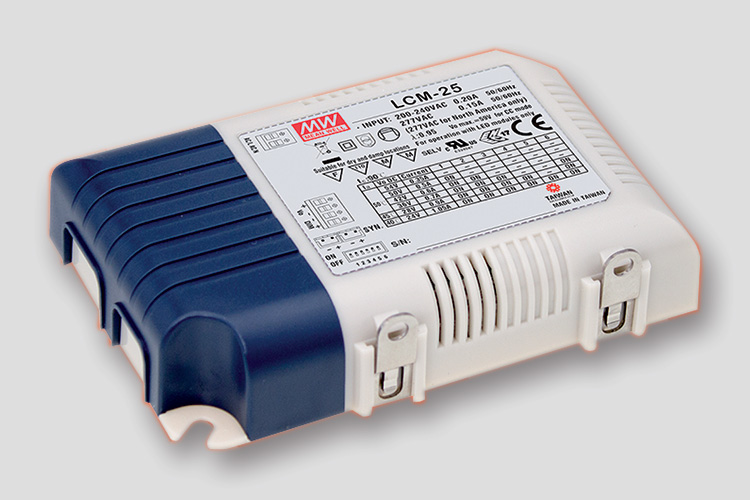

Mit der Serie LCM-25(DA) von MeanWell rundet Schukat sein breites Angebot an Schaltnetzteilen für die LED-Beleuchtung nach unten ab [Bild: Schukat electronic Vertriebs GmbH]

Hier sind die Stufen 350, 500, 600, 700, 900 und 1050mA wählbar. Dank einer modernen Schaltungstopologie erzielen sie einen hohen Wirkungsgrad von bis zu 86%. Die Kühlung erfolgt durch einfache Luftkonvektion bei einer Umgebungstemperatur von -30 bis +60°C.

Das Basismodell LCM-25 lässt sich über die "2-in-1" Dimmfunktion (0-10VDC und PWM (Puls Weiten Modulation)-Signal) regeln, während das LCM-25DA über eine DALI-Schnittstelle (gemäß IEC62386-101, 102, 207) und der bekannten Push-Dimm-Funktion verfügt. Ein separater Ausgang erlaubt die Gruppierung von bis zu zehn LCM-Netzteilen, so dass eine synchronisierte Dimmung von mehreren Leuchten möglich ist. Damit erfüllen die Schaltnetzteile die wachsenden Anforderungen kommerzieller LED-Beleuchtung, Bürobeleuchtung und LED Deko-Beleuchtung nach intelligenten Dimmfunktionen.

Die LCM-Serie ist für Eingangsspannungen von 180 bis 295V AC ausgelegt. Desweiteren zeichnet sich die Serie durch einen zweistufigen PFC (Power Factor Correction)-Filter, das Klasse II-Design (ohne PE) sowie einen integrierten Schutz bei Kurzschluss und Übertemperatur aus. Alle Geräte entsprechen der EN61000-3-2 Klasse C (> 50% Last) für die Beleuchtungstechnik sowie der UL8750, ENEC EN61347-2-13 und EN62384. PWM-90 verfügen über einen 90W Single Output und eine integrierte aktive PFC-Funktion. Ihr Eingangsspannungsbereich beträgt 90 bis 305V AC.
