07. Oktober 2013

LED-Wandler mit bis zu 91% Wirkungsgrad

Hocheffiziente Lösungen für die Ansteuerung weißer LEDs auf Basis von Buck- oder Boost-Wandlern stellt Taiwan Semiconductor (TSC) mit den Treiberbausteinen der Serie TS19_ vor. Ein Highlight ist der Aufwärts-Wandler (Boost) TS19371CS mit niedriger Versorgungsspannung (9V bis 15V), schneller Schaltfrequenz (1,2MHz) und drei verschiedenen LED-Dimm-Möglichkeiten (von 0% bis 100%).

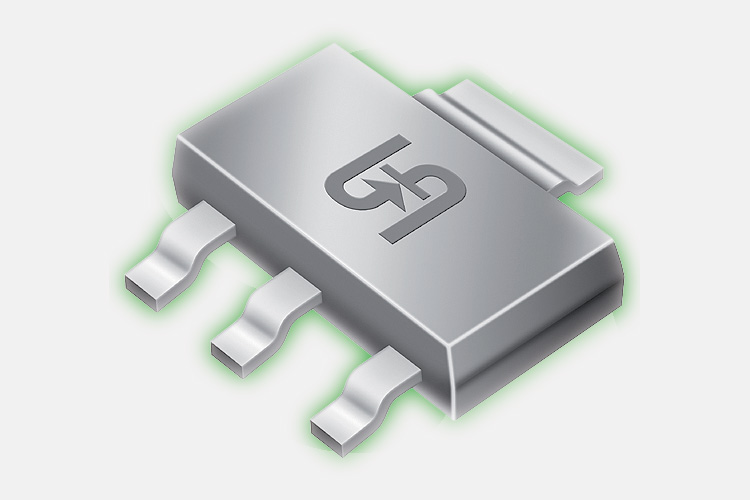

LED-Wandler TS19 von Taiwan Semiconductor mit bis zu 91% Wirkungsgrad [Bild: Schukat electronic Vertriebs GmbH]

Ein sehr kleiner Feedback-Widerstand in der LED-Kette sorgt für eine geringe Verlustleistung und einen hochkonstanten LED-Betriebsstrom (bis 350mA). Zum Einsatz kommt der Boost-Wandler in den verschiedensten LED-Konfigurationen - ob für 126 LEDs in 14 parallel geschalteten 9er-Ketten mit jeweils 20mA (Wirkungsgrad bis zu 89%) oder für eine einzelne LED-Kette aus sechs weißen 1W HP-LEDs mit 350mA (Wirkungsgrad 88%).

Damit eignet er sich für alle Anwendungen in der Industrie- und Unterhaltungselektronik z. B. als LED-Treiber für die Hintergrundbeleuchtung in tragbaren Geräten.

Für die Hintergrundbeleuchtung von Displays oder allgemeine LED-Lighting-Anwendungen ist der TS19377CS im SO8-Gehäuse konzipiert. Der Buck-Wandler ermöglicht LED-Treiberströme bis 2A bei einem Wirkungsgrad von 91% und einer Schaltfrequenz von 330kHz. Mit einem Betriebstemperaturbereich von -40°C bis +125°C kann er auch in Anwendungen mit extremen Umgebungstemperaturen eingesetzt werden.

Präzise Strombegrenzung bzw. -einstellung erlaubt der LED-Treiber-IC TS19451CY. Der Betrieb dieses Bausteins im kleinen SOT89-Gehäuse erfolgt über einen vorgeschalteten Brückengleichrichter mit Glättungs-Kondensator direkt an 230V-Netzspannung oder direkt an Gleichspannungsquellen mit bis zu 400V. Damit versorgt er auch lange LED-Ketten mit weit mehr als 200V Gesamt-Flussspannung. Dank integriertem 475V-Leistungs-MOSFET bleibt der Betriebsstrom der LED-Kette unabhängig von Eingangsspannungsschwankungen stets konstant (50mA).

Alle LED-Treiberbausteine von Taiwan Semiconductor sind im Gehäuse SO8 und SOT89 ab sofort ab Lager lieferbar.
