Experten für LED-Kühlung informieren auf der Light+Building

Sie sind sparsam im Energieverbrauch, langlebig und eröffnen nahezu unbegrenzte Designmöglichkeiten: LED-Leuchten sind das (Leucht-)Mittel der Wahl. Voraussetzung für die lange Lebensdauer von Hochleistungs-LEDs sind die passenden Kühlkörper. CTX Thermal Solutions vertreibt LED-Kühlkörper für jede Anforderung. Je nach Beleuchtungsszenario und erforderlicher Losgröße werden zur Fertigung dieser Kühllösungen unterschiedliche Herstellungsverfahren genutzt.

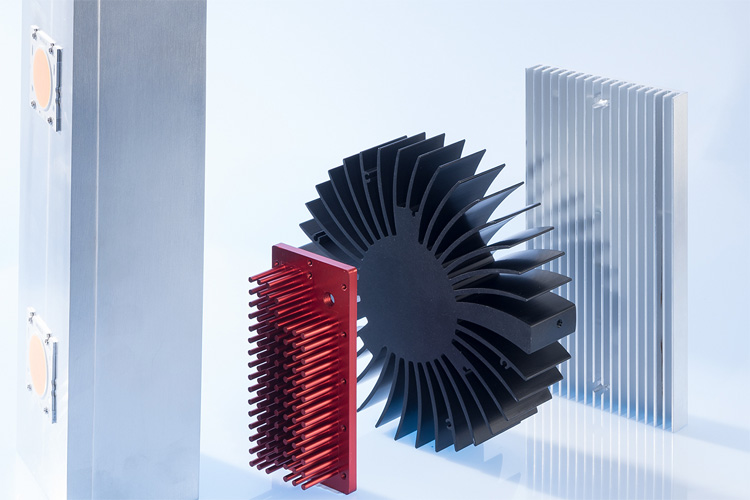

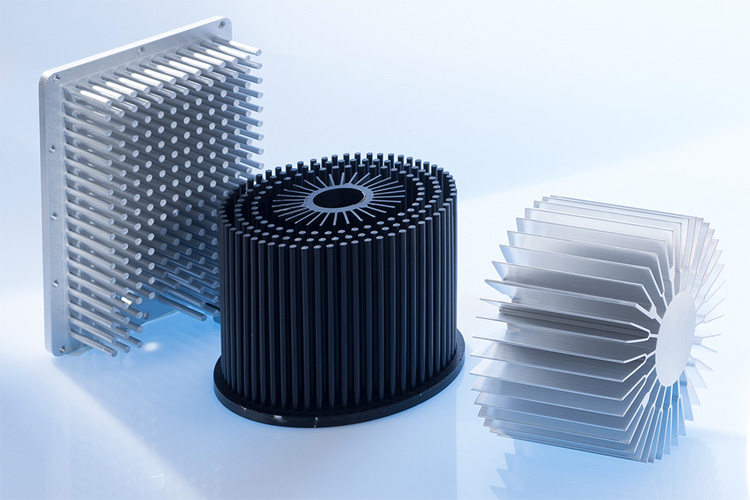

LED-Kühlkörper von CTX – so vielfältig wie ihre Einsatzmöglichkeiten [Bild: CTX Thermal Solutions GmbH]

Für eher kleinere Stückzahlen bietet sich aufgrund vergleichsweise niedriger Werkzeugkosten das Aluminium-Strangpressverfahren an. Beispielsweise werden Kühlkörper für längliche LED-Leuchten auf diese Weise gefertigt. Häufig bilden sie gleichzeitig einen Teil des Lampengehäuses. Zur Herstellung wird das Metall durch eine Matrize gepresst, deren exakt definierte Form die Gestaltung der Lamellen vorgibt. Gefertigt werden 20 Meter lange Strangpressprofile, die auf Länge zugeschnitten und anschließend eloxiert, lackiert oder pulverbeschichtet werden.

Große Serien, geringe Stückkosten
Wenn der Kühlkörper gleichzeitig Gehäuseteil der Leuchte ist, bietet sich für Großserien von mehreren tausend Stück das Druckgussverfahren an. Die Gestalt der Kühlkörper wird durch das individuell gefertigte Durchgusswerkzeug vorgegeben. Fertige Teile müssen dank glatter Oberfläche und sauberer Kanten nur geringfügig nachbearbeitet werden. Die im Vergleich zu Reinaluminium geringere Leitfähigkeit der verwendeten Aluminiumlegierungen kann über das Kühlkörperdesign ausgeglichen werden.

Klein und besonders leistungsstark
Für sehr kleine Einbauräume, etwa im Fahrzeugbau, bieten sich kaltfließgepresste LED-Kühlkörper an. Das verwendete Reinaluminium beziehungsweise Reinkupfer besticht nicht nur durch exzellente Wärmeleitfähigkeit, sondern lässt eine hochpräzise Formgebung zu, der gestalterisch kaum Grenzen gesetzt sind. Durch ihren hohen Wirkungsgrad sind kaltfließgepresste Kühlkörper bei gleicher Kühlleistung deutlich kleiner als Druckguss- oder Stranggusskühlkörper mit der gleichen Leistung.

Welches Verfahren für die jeweilige LED-Leuchtenserie am besten geeignet ist, kann CTX anhand einer thermischen Simulation überprüfen.

CTX Thermal Solutions auf der Light+Building in Halle 8.0, Stand G28.
