27. Juni 2011

Verringert Wärmestaus

Um einen optimalen Übergang von der zu entwärmenden Komponente zum Kühlkörper, etc. zu gewährleisten, ist der Einsatz von Wärmeleitmaterialien unumgänglich. Durch die Verwendung von Wärmeleitfolien aus Graphit werden Unebenheiten (Oberflächen-Rauhigkeit) ausgeglichen und die darin befindliche Umgebungsluft (Gefahr des Wärmestaus) verdrängt.

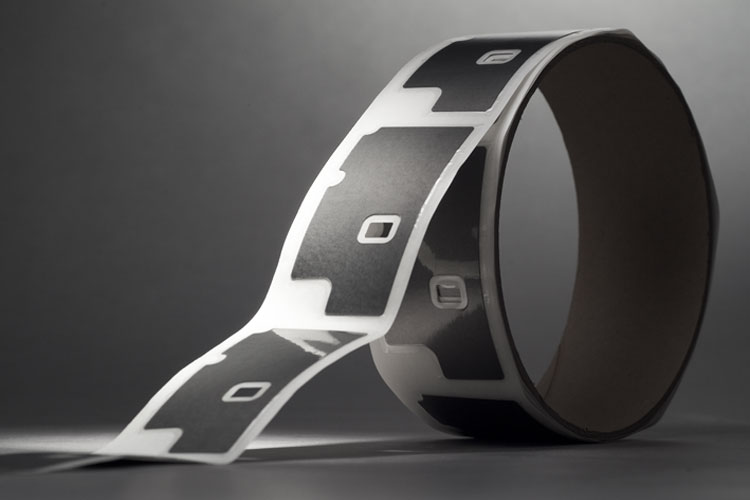

Wärmeleitfolien zur Entwärmung von LEDs [Bild: Dreyer System GmbH]

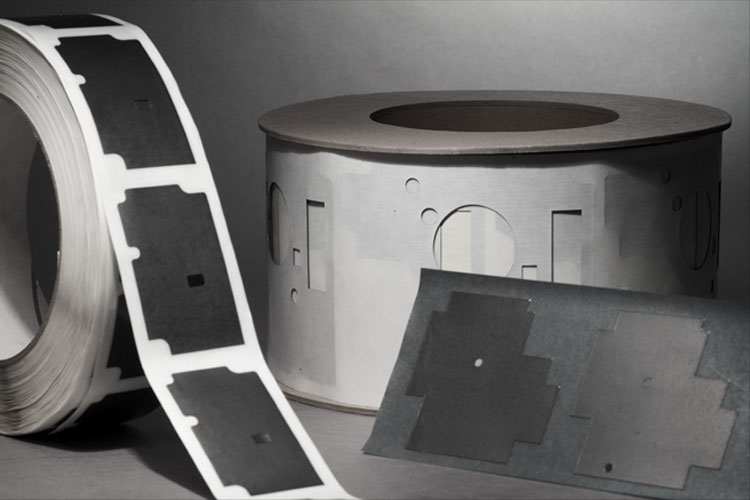

Die Folien sind als Einzelpad oder Rollenware verfügbar [Bild: Dreyer System GmbH]

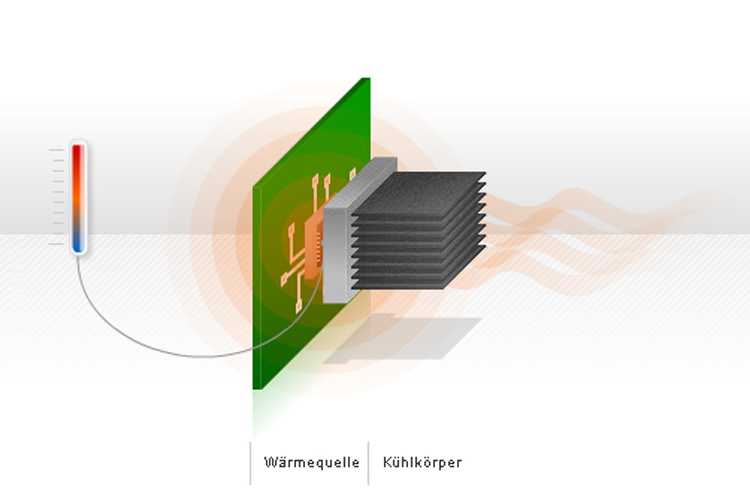

Einsatz ohne Graphitfolie [Bild: Dreyer System GmbH]

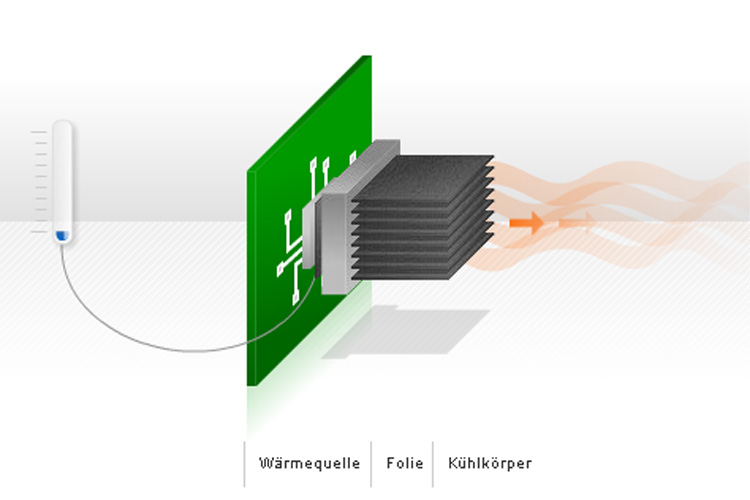

Wärmeleitfolien aus Graphit gleichen Unebenheiten aus und verdrängen die darin befindliche Umgebungsluft, was die Gefahr eines Wärmestaus verringert [Bild: Dreyer System GmbH]

Mit einem Wärmeleitwert von bis zu 16 W/m*K in eignet sich Graphit hervorragend, um den thermischen Kontaktwiderstand zwischen LED-Modul und Kühlkörper gering zu halten. In Abhängigkeit von Bauteilgröße, Höhe der Verlustleistung beziehungsweise Wärmestromdichte liefert Dreyer System verschiedene Folientypen die in der Produktion eine leichtere Handhabung ermöglichen als Wärmeleitpaste.



Ein weiterer und entscheidender Vorteil ist die Stabilität der Folie (natürliches Graphit). Gerade der Einsatz von Wärmeleitpasten ist in der Regel nicht ganz unproblematisch, da die Paste unbedingt gleichmäßig aufgetragen werden muss, um einen möglichst effektiven Wärmeübergang zu realisieren.
