19. Mai 2011

Patentierte Verschaltung

setron stellt mit der ACOLED eine sensationelle Weltneuheit des Herstellers Samsung LED vor. Die wenigen bisher am Markt erhältlichen AC-LEDs anderer Hersteller haben entweder den Nachteil einer schlechten Lichtausbeute oder sind nicht wirklich für den Netzbetrieb geeignet. Den Samsung-Ingenieuren ist es nun gelungen - durch eine patentierte Verschaltung - nicht nur 50%, sondern 70% der implementierten LEDs beim Betrieb an 110Vac oder 230Vac gleichzeitig leuchten zu lassen.

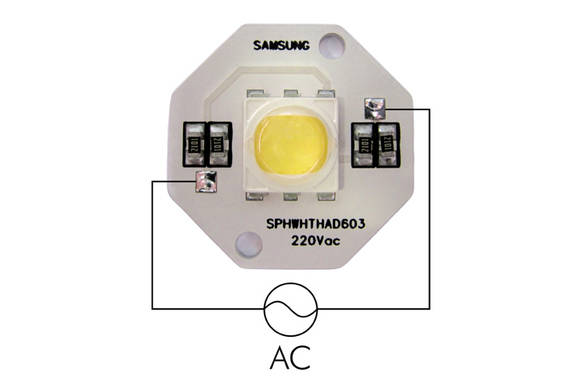

Wechselstrom-LED (AC-LED) für direkten Betrieb mit Netzspannung [Bild: setron GmbH]

Hieraus resultiert aus der gleichen Chipfläche 40% mehr Licht bei gleichzeitig reduzierten Kosten. Die Zuverlässigkeit dieser neuartigen LEDs konnte ebenfalls enorm erhöht werden, da die Anzahl der notwendigen Bondverbindungen extrem reduziert werden konnte.

Die Samsung ACOLED-LED ermöglicht einen direkten Betrieb an 100~110V bzw. 220~230V AC-Netzen ohne Vorschaltgerät, Gleichrichtung oder Kondensatoren, die die Lebensdauer verkürzen. Dies senkt nicht nur die Kosten, sondern erhöht die Lebensdauer nochmals zusätzlich. Zurzeit ist die ACOLED in warm- oder kaltweiß mit 2700 respektive 5000K erhältlich und bietet mit 264 bzw. 330 Lumen den bislang für AC-LEDs einmaligen Wert von bis zu 100 lm/W für die kaltweiße Variante.

Das Design besticht durch seine Robustheit in Bezug auf EMI/EMC und Surgefestigkeit ebenso wie in Bezug auf ESD und einen PFC von 0,89. Die Verlustleistung beträgt im Betrieb an 220Vac mit 22mA 3,3Watt, womit der Ersatz einzelner Glüh- und Halogenlampen spielend leicht erfolgen kann. Das nur 12,4x11,4x4,38mm kleine SMD-Gehäuse besitzt ein großes Kühlpad sowie vier elektrische Anschlusspads. Der Strom wird über einfache kleine SMD-Vorwiderstände eingestellt.
