16. Mai 2012

Kompaktes Netzteil für LED-Displays

Nach der Einführung der Serie HSP-250 im Leistungsbereich von 250 Watt stellt MEAN WELL (Vertrieb in Deutschland: Emtron GmbH) nunmehr die Baureihe HSP-150 für Leistungen bis 150 Watt vor, ein Power Supply im geschlossenen Gehäuse für Anwendungen im Bereich LED-Displays mit niedriger Ausgangsspannung und hoher Energieeffizienz. Das HSP-150 ist mit aktiver Leistungsfaktor-Korrektur ausgestattet und ist für drei verschiedene Ausgangsspannungen für die Ansteuerung von LED-Chips mit den RGB-Farben Rot, Grün und Blau verfügbar (2,5 V, 3,8 V, 5 V).

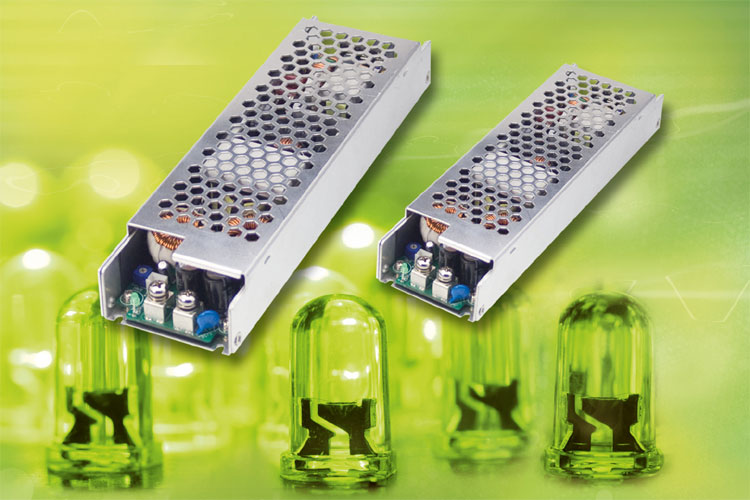

Kompaktes Netzteil für LED-Displays [Bild: Emtron Electronic Vertriebs-GmbH]

Im Vergleich mit der gängigen Methode zur Ansteuerung von RGB-LEDs mit nur einer Ausgangsspannung von 5 V und nachgeschalteter Reduzierung auf die jeweils geforderten Spannungen bietet dieses neue Schaltungskonzept einen erheblich verbesserten Gesamtwirkungsgrad, denn es stellt die niedrigeren Speisespannungen direkt zur Verfügung und spart damit Energie.



Seine moderne Schaltungstechnik verleiht dem HSP-150 einen Wirkungsgrad von bis zu 90 Prozent. Dadurch kann es bei Umgebungstemperaturen bis +70°C durch freie Luftzirkulation gekühlt werden, sofern die Ausgangsleistung 150 Watt (entspricht einem Strom von 30 A) nicht übersteigt. Eine Ausgangsleistung von 200 Watt (40 A) lässt sich durch Einsatz eines Lüfters zur Kühlung erzielen. Der Grundschutz durch die Leiterplatten-Beschichtung befähigt das HSP-150 zum Einsatz in feuchten und staubigen Umgebungen.

Um einen Spannungsabfall auf den Zuleitungen zur Last auszugleichen, verfügt die Stromversorgung über eine Remote-Sense-Funktion, die eine Ausregelung ermöglicht. Zur Standardausstattung gehören zudem ein justierbarer Widerstand zur Feineinstellung der Ausgangsspannung sowie Schutzvorrichtungen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur. Alle Ausführungen entsprechen den Vorgaben von UL, CUL, TÜV, CB und CE und garantieren damit die Sicherheit des Benutzers. Mögliche Anwendungen für das HSP-150 sind unter anderem LED-Displays, TV-Bildschirme mit LED-Beleuchtung oder LED-Laufschriftanzeigen.

Zu den technischen Merkmalen gehören eine niedrige Bauhöhe von 1U (32 mm), Power-on-LED, und ein großer Betriebstemperaturbereich von -30°C bis +70°C. Das Gerät übersteht Spannungsspitzen bis 3000 V für 5 Sekunden. Die Herstellergarantie beträgt 3 Jahre.
