Vereinfachter Anschluss von LED-Modulen

Die neue Through-Board-SMD-Leiterplattenklemme steht für größtmögliche Wirtschaftlichkeit bei minimalem Bauraum - Mit der Serie 297 bringt WAGO im Oktober eine neue Through-Board-SMD-Leiterplattenklemme für den Leiterquerschnitt 0,5 mm² (AWG 20) auf den Markt.

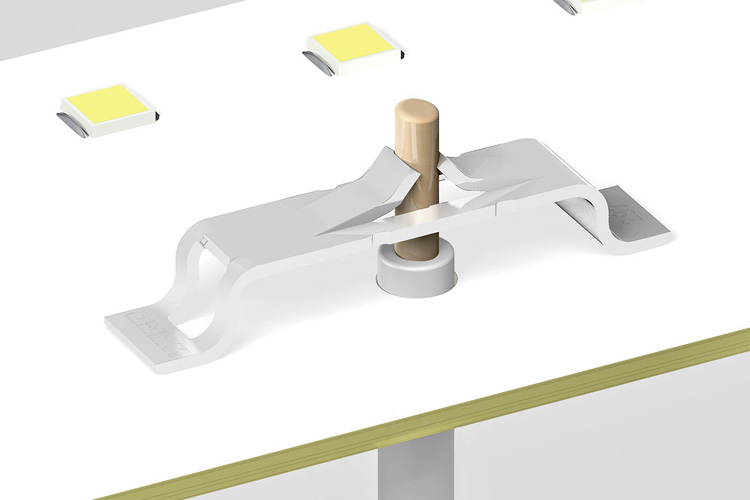

Der Leiter wird auf der Rückseite des LED-Moduls verdrahtet [Bild: WAGO Kontakttechnik GmbH & Co. KG]

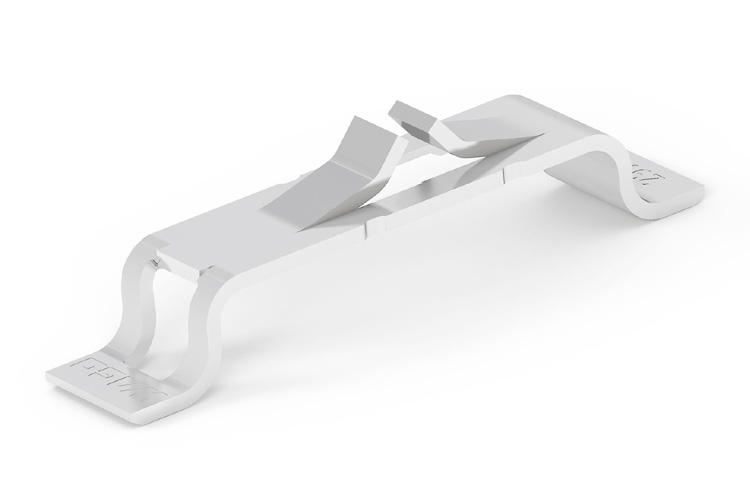

Die Leiterplattenklemmen der Serie 297 minimieren durch ihre gehäuselose Bauform unerwünschte Schattenbildungen [Bild: WAGO Kontakttechnik GmbH & Co. KG]

Das Besondere: Der Leiter wird von der Rückseite des LED-Moduls senkrecht zur Leiterplatte angeschlossen. Die rückseitige Verdrahtung sowie die kompakte und gehäuselose Bauform schaffen auf der Vorderseite der Platine eine größere Fläche für eine gleichförmige Lichtverteilung.



Störende Schattenbildungen werden auf diese Weise minimiert. Damit eignet sich die Serie 297 optimal für Linear- und Flächen-LED-Module sowie Spotlights. Eindrähtige Leiter lassen sich durch den Push-Wire®-Anschluss werkzeuglos direkt stecken und können durch „Drehen und Ziehen“ ganz einfach wieder gelöst werden. Die Ansaugfläche ermöglicht darüber hinaus auch eine automatische Bestückung.
