M-Fibre - Innovative Seitenlichtfaser für produkt-integrierte Lichtlösungen

MENTOR, einer der führenden Spezialisten für produkt-integriertes LED-Licht, erweitert mit M-Fibre, einem neuen Seitenlichtfasersystem, sein Technologiespektrum für die Realisierung kundenspezifischer Lichtlösungen. M-Fibre ist ein komplettes System aus Lichtfasern, kompakten und leistungsstarken LED-Modulen und den passenden LED-Treibern.

00

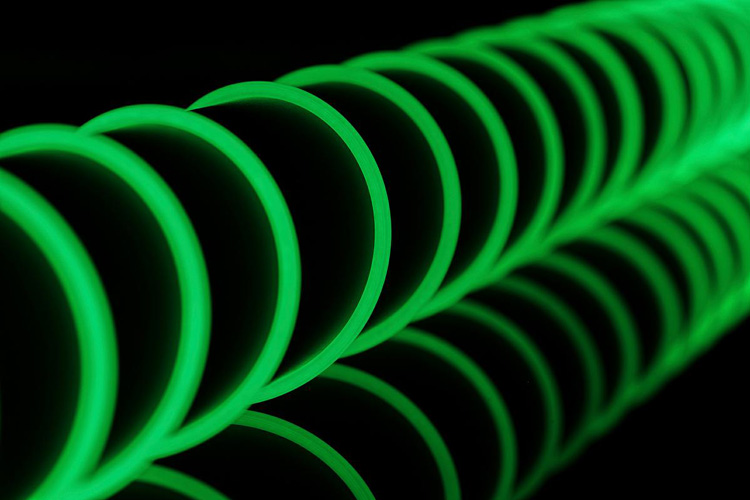

Homogene Leuchtdichte über eine Länge von mehreren Metern sind realisierbar [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

Steuerung der Beleuchtungsverteilung durch partielle Aktivierung [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

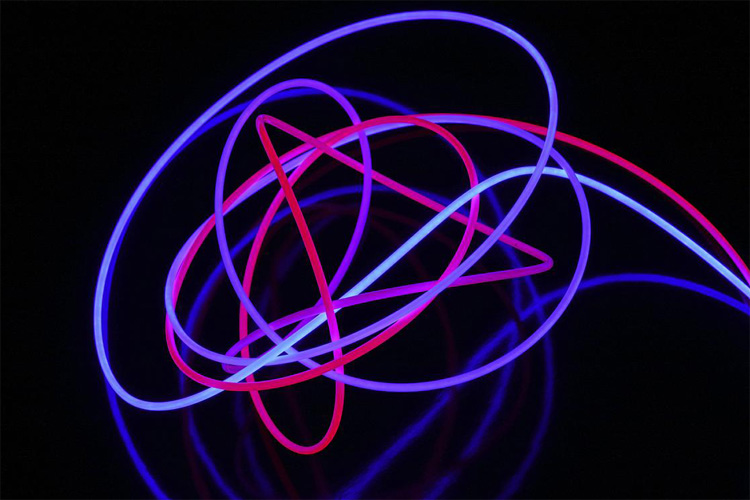

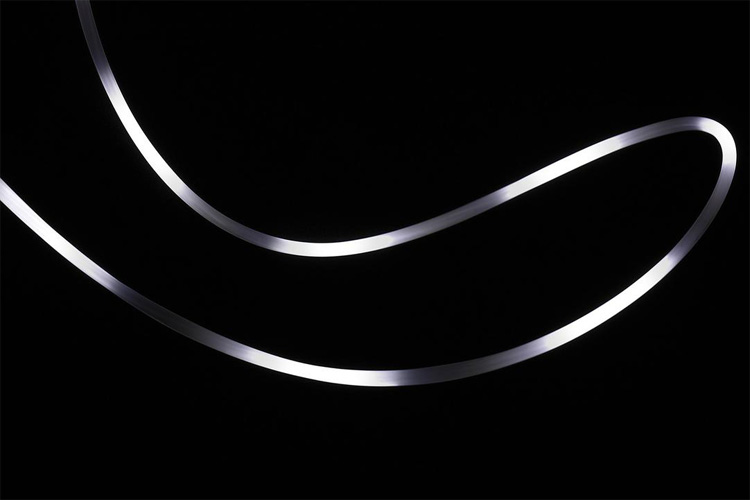

Dünn, flexibel und formbar. Die neue Seitenlichtfaser ist für vielfältige Beleuchtungsanwendungen einsetzbar [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

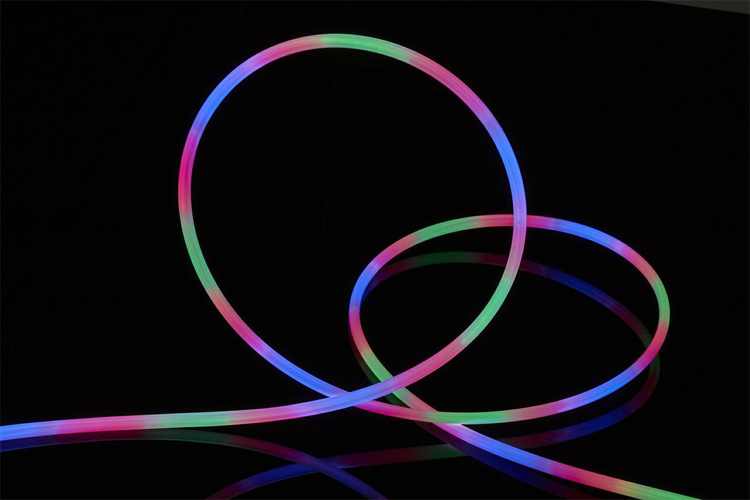

Multicolor-Lösungen und dynamische Lichtszenarien sind möglich [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

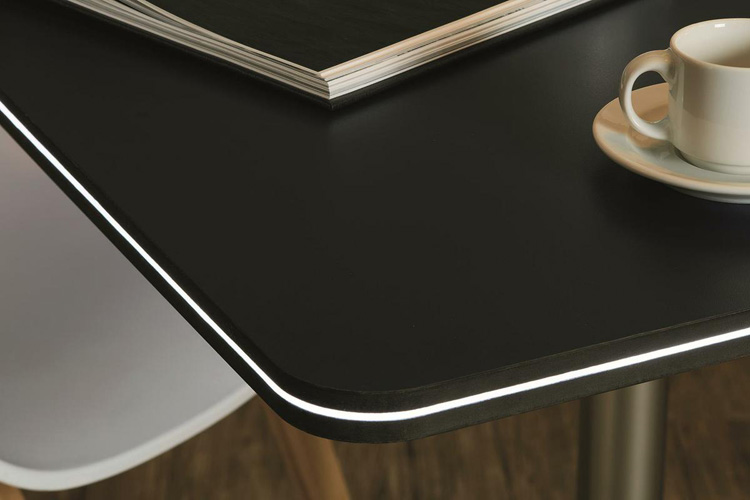

Anwendungsbeispiel: Konturbetonende Linienbeleuchtung in einer Tischkante [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

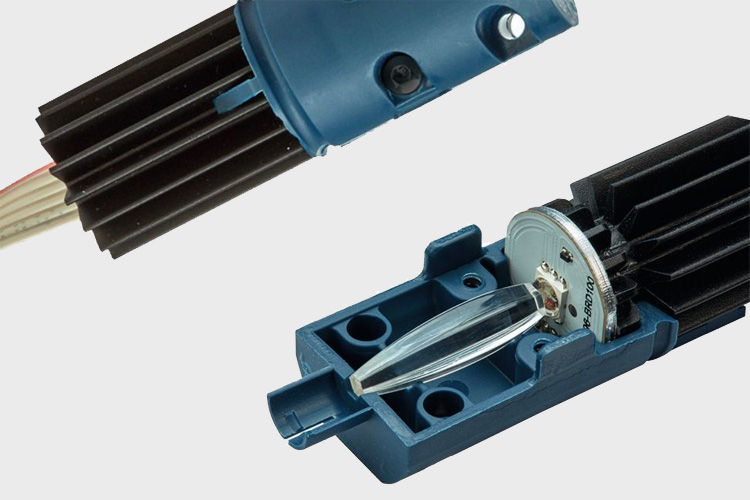

M-Fibre LED-Modul mit Präzisionsoptik für perfekte Farbmischung und hohe Lichtqualität [Bild: MENTOR GmbH & Co. · Präzisions-Bauteile KG]

MENTOR bietet Einzelkomponenten des neuen M-Fibre-Systems als schnell verfügbare Lagerartikel oder als kundenspezifische Applikation, die auf die individuellen Anforderungen einer Anwendung genau abgestimmt sind. Zum Standardsortiment gehören Seitenlichtfasern mit einer Leuchtlänge von 250 mm bis 3.000 mm. Bis zu einer Leuchtlänge von 1500 mm erfolgt die Lichteinkopplung mit einem LED-Modul, bei größeren Längen mit zwei Modulen von beiden Seiten.

Bei den LED-Modulen stehen Weiße und RGB-Farblichtmodule in zwei Leistungsklassen  zur Verfügung. Im Inneren des LED-Moduls sorgt eine Präzisionsoptik für perfekte Farblichtmischung und durch Fokussierung für hervorragende Lichtqualität und hohe Effizienz.

Die M-Fibre Seitenlichtfasern sind dünn, flexibel und ermöglichen auch in engen Radien eine homogene Leuchtdichte ohne sichtbare Farbabweichungen bei einem Abstrahlwinkel von 360°. Dazu werden in der gewünschten Länge werden polymeroptische Einzelfasern (kurz POFs) aus PMMA aktiviert, d.h. mit individuellen Lichtstreuenden Oberflächenstrukturen versehen. Anschließend werden sie zu einem Faserkern gebündelt und mit einer diffusen Hülle ummantelt.

Die Aktivierung der Fasern erfolgt je nach Anwendung über die gesamte Länge oder aber nur partiell. Bei einer partiellen Aktivierung werden nur bestimmte Bereiche der Seitenlichtfaser gezielt und verlustoptimiert zum Leuchten gebracht. So wird unerwünschtes Streulicht vermieden und die Effizienz des integrierten Lichtsystems optimiert. Mit dieser Technologie sind darüber hinaus auch Multicolor-Applikationen und Lauflichter oder ähnliche dynamische Lichtszenarien realisierbar.

In Verbindung mit ein- oder mehrfarbigen LED-Modulen für die ein- oder zweiseitige Einkopplung können mit M-Fibre bauraum-optimierte und flexibel zu installierende Beleuchtungslösungen über eine Länge von mehreren Metern realisiert werden.

Bei M-Fibre handelt es sich nicht wie bei anderen marktverfügbaren POF-Lösungen um Rollenware oder Standardlösungen, sondern um ein Lichtsystem, das in allen Einzelkomponenten optimal auf die jeweiligen Kundenanforderungen abgestimmt wird. Neben der hohen Flexibilität des Systems und der hervorragenden Lichtqualität, liegen weitere Vorteile der neuen, weitestgehend werkzeuglosen Technologie in den geringen Initialkosten und den kurzen Entwicklungszeiten.

Die neue Seitenlichtfaser gibt Produktgestaltern und -entwicklern vielfältige Möglichkeiten, funktionale aber auch dekorative Linien- oder indirekte Ambientebeleuchtungen zu realisieren. Dabei ist auch die Integration in Freiformflächen problemlos möglich. Durch die räumliche Trennung von Lichtquelle und Lichtaustritt kann M-Fibre auch unter Wasser, im Ex-Schutz- und im Lebensmittelbereich eingesetzt werden.

Die Anwendungsfelder für hochwertiges, produkt-integriertes Licht dieser Art sind vielfältig. Die Bereiche Automotive, Smart Clothing, Smart Luggage und Maschinen-/ Gerätebau, die Haus- und Gebäudetechnik, Wohn- und Arbeitsmöbel oder Haushaltsgeräte und die Sicherheitstechnik sind nur einige wenige Beispiele.
