01. Juni 2016

Kompakte und dimmbare Konstantstrom-LED-Treiber

Um der steigenden Nachfrage für LED-Treiber in flacher und kompakter Bauform gerecht zu werden, stellt M+R Multitronik GmbH ab sofort eigene LED-Treiber der TCPS-Serie mit 18 bis 36 Watt Ausgangsleistung vor. Diese LED-Netzteile sind für Anwendungen die mit TRIAC bzw. Phasenanschnitt oder Phasenabschnitt gedimmt werden.

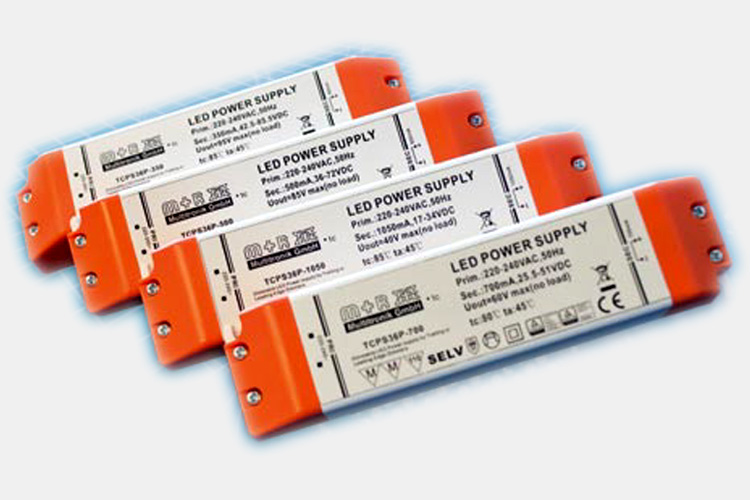

TCPS-Serie [Bild: M+R Multitronik GmbH]

Die LED-Treiber sind mit einer Höhe von nur 22,9 mm besonders für den Möbelbau und kompakte Lichtinstallationen geeignet. Mit dieser TRIAC dimmbaren TCPS-Serie ist M+R Multitronik eine sinnvolle Ergänzung zu den bewährten Treibern im Produktportfolio gelungen.

Bei einer variablen Eingangsspannung von 180 bis 264 VAC liefert die TCPS-Serie gängige Ausgangsströme von 350, 500, 700 und 1050 mA welche sich mittels TRIAC, Phasenanschnitt oder Phasenabschnitt dimmen lassen. Auffällig ist dabei die sehr kompakte Bauform, mit der sich vielfältige Einsatzmöglichkeiten von LED Anwendungen besonders im Möbelbau und für stimmungsvolles gedimmtes Licht ergeben. Die TRIAC dimmbare TCPS-Serie von M+R Multitronik bietet eine aktive Power Faktor Korrektur (PFC) von größer 0.9 an.

Betrieben wird der LED-Treiber in einem reinen Konstantstrommodus. Der Wirkungsgrad der TCPS-Serie beträgt mind. 80% und erfüllt die Anforderungen der ErP2-Direktive (Energy related Products). Das Kunststoffgehäuse mit der Schutzart IP20 ist ausschließlich für Indoor-Anwendungen entwickelt und verfügt über Schraubanschlussterminals, welche mit einer Plastikkappe mit integrierter Zugentlastung abgedeckt werden. Bei einer Mindestabnahme von 1.000 Stück können auf Kundenwunsch auch Kabel mit Anschlusssteckern gleich in der Produktion konfektioniert werden. Eine CE-Konformität wie auch die Zulassung vom TÜV Rheinland nach der internationalen Lichtnorm IEC 61347-1 und IEC 61347-2-13 sind selbstverständlich.

Ziel der Entwicklung waren TRIAC-dimmbare LED-Treiber, die dem Anwender ein breites Spektrum an Anwendungen ermöglicht und damit die Anforderungen des Marktes erfüllt. Das ist der M+R Multitronik mit dem LED-Schaltnetzteil der TCPS-Serie gelungen.
