23. Juni 2022

Es hat den Dreh raus

Rutronik vertreibt das Raystar OLED mit Drehschalter und kapazitivem Touchscreen. Dank eines Drehschalters und eines kapazitivem Touchpanel ist das OLED-Modul von Raystar einfach zu bedienen – Intuitive Bedienung smarter Anwendungen: Mit dem REX128128D COG OLED-Modul ergänzt Raystar sein OLED-Portfolio um ein Drehschaltermodul, das zusätzlich ein Capacitive Touch Panel (PCAP) verwendet.

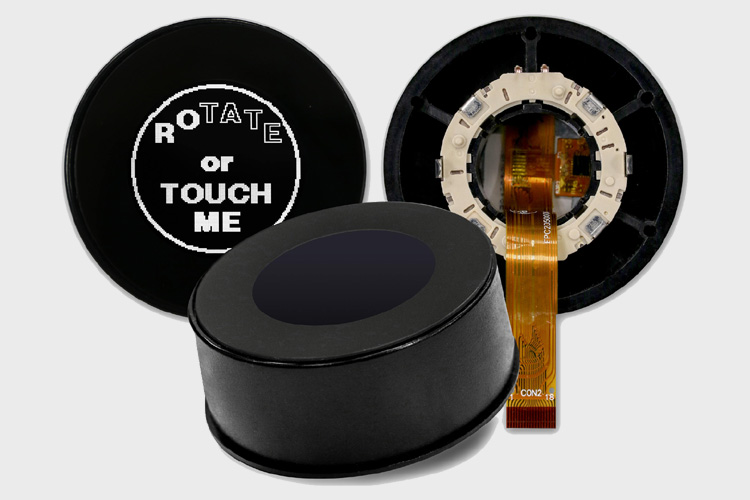

OLED-Modul von Raystar [Bild: Rutronik Elektronische Bauelemente GmbH]

Die aktive Fläche hat einen Durchmesser von 30,0 mm (1,18“) und eignet sich durch diese Größe für Applikationen, die durch Drehen oder Berühren bedient werden müssen, wie z. B. Kaffeemaschinen, audiovisuelle Geräte oder Smart Home-Anwendungen.

Das OLED-Modul arbeitet mit dem SSD1327, einem Single-Chip-CMOS-OLED/PLED-Treiber mit Controller speziell für organische/polymere lichtemittierendes Dioden-Punktmatrix-Grafikdisplaysysteme, welcher 4-polige SPI- und I2C-Schnittstellen unterstützt.

Mit einer Oberflächenhärte von 6H (Mohs Härteskala) ausgestattet, agiert das PCAP-Touchpanel über den IT7259, einem Controller mit 24/13-Kanal-Kapazitätssensoren, der sowohl die I2C-Schnittstelle als auch 1-Point-Touch unterstützt. Die Auflösung beträgt 128×128 Pixel. Mit Weiß, Gelb und Himmelblau stehen drei Leuchtfarben zur Auswahl. Zudem verfügt es über 4-Bit-Graustufen, was 16 Graustufen ermöglicht, die z. B. über unterschiedliche Intensitäten informieren können.
