28. Februar 2014

Neue SMD-Leiterplattenklemme

Die kompakten SMD-Leiterplattenklemmen der Serie 2059 zeichnen sich durch eine geringe Bauhöhe, ein kleines Rastermaß und eine hohe Nennspannung aus. Sie sind damit insbesondere für kleine LED-Module in Spotlights, Downlights oder Streetlights geeignet.

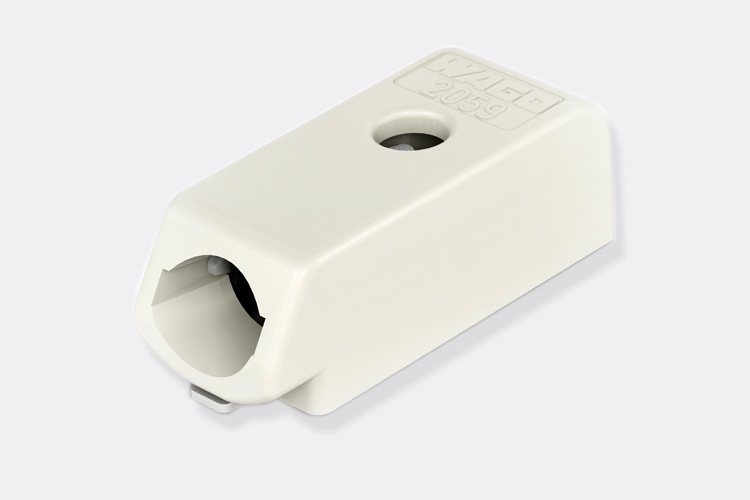

Nur 2,7 mm hoch: Mit den neuen, besonders kompakten Leiterplattenklemmen der Serie 2059 baut Wago seine SMD-Familie weiter aus [Bild: WAGO Kontakttechnik GmbH & Co. KG]

Die kleinste Wago-Klemme ist mit einer Bauhöhe von nur 2,7 mm besonders flach, deckt den Querschnittsbereich von AWG 26 bis AWG 22 (0,14 bis 0,34 mm²), eindrähtig, ab und hat ein Rastermaß von 3 mm. Die Leiterplattenklemme ist für einen Bemessungsstrom von bis zu 3 A und eine Bemessungsspannung von 160 V ausgelegt.



Konstruktive Vorteile der Wago-Klemmen
Durch die geringe Baugröße verringert sich der Platzbedarf für die Anschlusstechnik. Die flache Bauteilhöhe sowie die helle Farbe der Klemmen sorgen für eine reduzierte Schattenbildung in LED-Anwendungen.

  • Die Klemmen sind in 1-, 2- und 3-poliger Ausführung lieferbar. Sie lassen sich polverlustfrei aneinanderreihen. Für höhere Polzahlen müssen daher keine zusätzlichen Klemmenvarianten vorgehalten werden. Das erhöht die Flexibilität und senkt die Kosten.
  • Die Handhabung ist besonders einfach, weil eindrähtige Leiter direkt gesteckt und mit Hilfe eines Betätigungswerkzeugs auch schnell wieder gelöst werden können.
  • Der Push-Wire-Anschluss sorgt für eine qualitativ hochwertige und wartungsfreie Verbindung.

Klemmenvielfalt der SMD-Familie
„Neben den kleinsten Klemmen der Serie 2059 deckt Wago mit den Serien 2060 und 2061 ein umfassendes Einsatzspektrum bis maximal 1,5 mm² Nennquerschnitt ab“, erläutert Jens Brandhorst, Produktmanager Electrical Interconnections bei Wago Kontakttechnik GmbH & Co. KG, das Produktspektrum. Die Klemmen der Serien 2060 und 2061 verfügen über einen integrierten Betätigungsdrücker, mit dem sich auch feindrähtige Leiter besonders komfortabel anschließen und alle Leiterarten einfach wieder lösen lassen.

Die SMD-Leiterplattenklemmen der Serie 2060 sind die universelle Lösung für den Anschluss rein oberflächenmontierter Leiterplatten. Mit einer Bauteilhöhe von 4,5 mm und einem Leiterquerschnitt von 0,2 bis 0,75 mm² bieten die Klemmen ein großen Nutzen auf kleinstem Raum. Die SMD-Leiterplattenklemmen der Serie 2061 haben einen Querschnittsbereich von 0,5 bis 1,5 mm² und eignen sich sowohl für industrielle Anwendungen als auch für das direkte Einspeisen von LED-Modulen.

Alle SMD-Leiterplattenklemmen werden in automatengerechter Tape-and-Reel-Verpackung angeboten. Sie lassen sich dadurch vollständig in den SMT-Bestückungs- und Verarbeitungsprozess integrieren.
