02. November 2018

GIMBAL - Besondere Lichtkonzepte verlangen spezielle Werkzeuge

ERCO Gimbal Einbaustrahler und -fluter für Deckenkanäle - Licht statt Leuchten: welche Lichtkonzepte erfüllen diesen Anspruch besser als solche, bei denen Lichtquellen in Deckenkanälen oder Vouten verborgen sind und so die Lichtwirkung mit ihrer Magie im Vordergrund steht? Technisch wird ERCO diesem Anspruch mit einer neuen Serie von Einbaustrahlern gerecht, die spezielle Montagebügel für die flexible Kanalmontage mit der leistungsfähigen Lichttechnik und der kompakten kardanischen Aufhängung der Gimbal Einbaustrahler kombiniert.

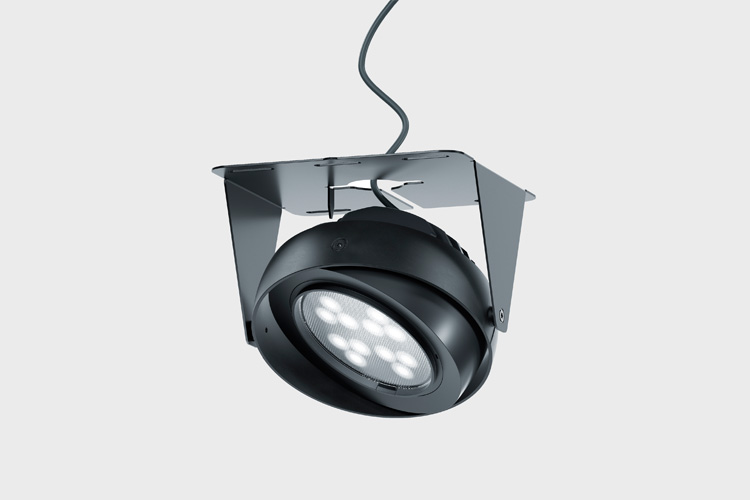

Der kardanische Schwenkmechanismus der Gimbal Strahler und Fluter ist besonders kompakt, das Zentrum des Lichtkopfs verändert beim Schwenken seine Lage nicht. So nutzt Gimbal eine sehr knappe Ressource, nämlich den Bauraum im Deckenkanal, besonders gut aus [Bild: ERCO GmbH]

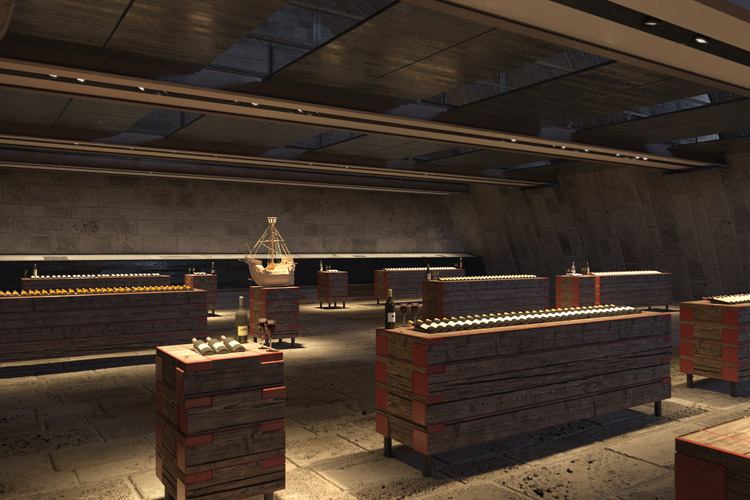

In reduziert gestalteten Interieurs, bei denen die Lichtwirkung im Vordergrund stehen soll, entscheiden sich Planer häufig für die Beleuchtung aus Deckenkanälen. Gimbal Einbaustrahler für Deckenkanäle sind speziell für solche Anwendungen konstruiert [Bild: ERCO GmbH]

Es ist ein Kunstgriff, der ursprünglich aus der Bühnenbeleuchtung stammt: Verbirgt man eine Lichtquelle vor den Augen der Betrachter, rückt ihre Lichtwirkung in den Vordergrund und wird zum immateriellen Medium der Inszenierung. Das Prinzip funktioniert auch in der Architektur, zum Beispiel in hochwertigen Retail-Interieurs oder zur Präsentation von Exponaten in Ausstellungen und Museen.



Im Rahmen des Innenausbaus werden dazu Deckenkanäle, Ausschnitte, Vouten oder vergleichbare Montageräume geschaffen, um die Beleuchtungstechnik aufzunehmen. Positiver Nebeneffekt: Solche Lichtkonzepte bieten hohen Sehkomfort, weil sie Blendung vermeiden und den Blick wahrnehmungsgerecht aufs Wesentliche lenken.

Keiner schwenkt kompakter

Natürlich kann man auch einfach eine Stromschiene in einen entsprechend dimensionierten Deckenkanal installieren und mit konventionellen Strahlern bestücken. Doch spezielle Werkzeuge wie die neuen Gimbal Einbaustrahler und -Fluter für Deckenkanäle sind für diesen Einsatzzweck optimiert und sparen durch ihre Konstruktion eine sehr wertvolle Ressource – nämlich Bauraum. Die Lichtköpfe und der kardanische Schwenkmechanismus von Gimbal sind nicht nur besonders kompakt, auch das Zentrum des Lichtkopfs verändert beim Ausrichten seine Lage nicht. Durch die präzise und zugleich leichtgängige Aufhängung lassen sich die Strahler und Fluter mit geringen Bedienkräften ausrichten – bei einem Schwenkwinkel von bis zu 40° in alle Richtungen.

Einfache und flexible Montage
Mit der Unterstützung erfahrener Praktiker gestalteten die ERCO Konstrukteure den Montagebügel der Gimbal Strahler und Fluter für Deckenkanäle so, dass sich die Lichtwerkzeuge in Kanälen unterschiedlicher Bauart und Dimension stets sicher, schnell und einfach montieren lassen. Die spezielle Form des Bügels erleichtert eine präzise Reihung der Leuchten und bietet viele Optionen zur Kabelführung. Die räumlich separaten, mit einer Leitung fertig angeschlossenen Betriebsgeräte finden im Kanal oder im Deckenhohlraum Platz. Die neuen Gimbal Strahler eignen sich ebenso hervorragend zur diskreten, ortsfesten Montage an anderen Gebäudeelementen wie Wänden, Trägern, Balken oder Gesimsen, wie es sich zum Beispiel in historischen oder denkmalgeschützten Gebäuden häufig anbietet. Drei Baugrößen und je zwei Leistungsstufen bieten für jede Anwendung und Raumsituation den passenden Lichtstrom – von 210lm bis zu 4920lm.

Brillante Inszenierungen – mit System
Hinzu kommt die hocheffiziente Lichttechnik, die sich aus der ERCO Leuchtensystematik ableitet: LED-Module, kombiniert mit Kollimatoren und wechselbaren Spherolitlinsen, erzeugen sechs unterschiedliche Lichtverteilungen. Die Strahlercharakteristiken narrow spot (Ausstrahlungswinkel ca. 5°), spot (Ausstrahlungswinkel ca. 15°) und flood (Ausstrahlungswinkel ca. 30°) eignen sich zur kontrastreichen Akzentuierung von Objekten in unterschiedlichen Größen oder Distanzen. Mit den Flutercharakteristiken wide flood (Ausstrahlungswinkel ca. 50°), extra wide flood (Ausstrahlungswinkel ca. 85°) und oval flood (Ausstrahlungswinkel ca. 60°x15°) lassen sich größere Objekte oder ganze Raumzonen gleichmäßig ausleuchten.

Die Betriebsgeräte für Gimbal sind in schaltbarer, phasendimmbarer oder DALI-Ausführung erhältlich. Als Lichtfarbe steht neben Warmweiß 3000K auf Wunsch jetzt auch Warmweiß 2700K zur Verfügung; bei Neutralweiß 4000K haben Planer die Wahl zwischen der auf Effizienz optimierten Ausführung mit extrem hoher Lichtausbeute bei einem Farbwiedergabeindex Ra≥80 oder der Option auf eine besonders gute Farbwiedergabe mit Ra≥90.
