Effiziente LED-Treiber von Taiwan Semiconductor

Konstant-LED-Ströme bis 2A mit bis zu 91% Wirkungsgrad – Für die Ansteuerung weißer LEDs auf Basis von Buck- oder Boost-Wandlern hat Schukat die LED-Konstantstrom-Treiber der Serien TS193, TS194, TS196 und TS197 von Taiwan Semiconductor im Sortiment. Sie liefern Ströme bis 2A mit einem Wirkungsgrad von bis zu 91 Prozent.

00

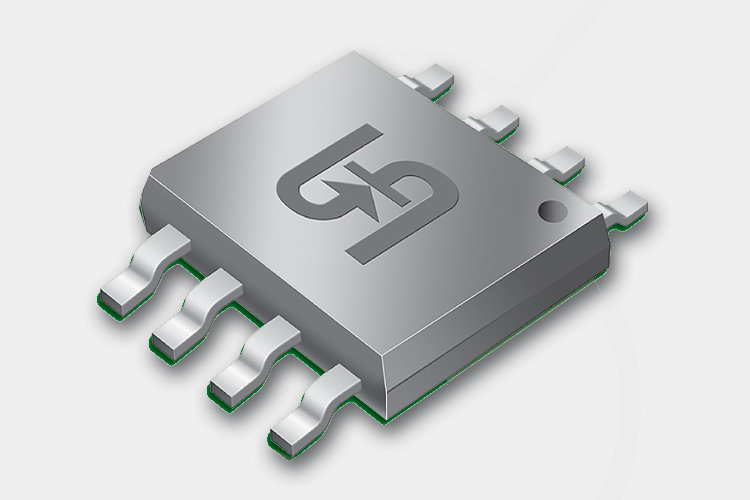

Effiziente LED-Treiber von Taiwan Semiconductor [Bild: Schukat electronic Vertriebs GmbH]

Der Aufwärtswandler (Boost-Converter) TS19371CX6 im 6-poligen SOT23-Gehäuse erfüllt alle Anforderungen an einen modernen LED-Treiber auf Schaltregler-Basis: Betrieb an niedriger Versorgungsspannung (9V bis 15V),  schnelle Schaltfrequenz (1,2MHz), hoher Wirkungsgrad (bis zu 89%), hochkonstanter, einstellbarer LED-Betriebsstrom (bis 350mA) und Flexibilität (verschiedene LED-Konfigurationen möglich).

Zudem punktet der TS19371 mit einer Dimmbarkeit der LEDs von 0 bis 100 Prozent (drei verschiedene Dimm-Möglichkeiten). Bei einer Versorgungsspannung von 15V kann er z.B. 126 LEDs in 14 parallel geschalteten 9er-Ketten mit jeweils 20mA treiben (Wirkungsgrad von fast 89%), ebenso nur eine einzige LED-Kette, die aus sechs weißen 1-Watt-HP-LEDs mit 350mA besteht (Wirkungsgrad 88%). Für eine niedrige Verlustleistung im Feedback-Widerstand wird der benötigte LED-Betriebsstrom über einen sehr kleinen Feedback-Widerstand in der LED-Kette festgelegt (z. B. 0,22 Ohm für 350mA). Für den Betrieb des TS1937 sind lediglich vier externe Bauteile (zwei Kondensatoren, eine Drossel und eine Diode) erforderlich.

Der Buck-Wandler TS19378CS von TSC im SO8-Gehäuse arbeitet mit einer Schaltfrequenz von 300kHz und Eingangsspannungen von 8V bis 40V. So kann er LED-Treiberströme bis 2A bereitstellen und bei 40V am Eingang bis zu zehn weiße High-Power-LEDs in Serie effizient und sicher treiben.

Mit dem TS19452CS führt Schukat zudem ein LED-Treiber-IC im Sortiment, welches über einen vorgeschalteten Brückengleichrichter mit Glättungs-Kondensator entweder direkt an 230V-Netzspannung oder auch direkt an hohen Gleichspannungen von bis zu 400V betrieben werden kann. Am Ausgang liefert das IC einen konstanten LED-Treiberstrom von 100mA und eignet sich damit ideal für lange LED-Ketten.
