24. Mai 2019

Digitaler Farbtemperatur- und Helligkeitssensor um Funktionen erweitert

Der Bad Tölzer Hersteller für Steuerungstechnik Seebacher stellte im QIV/2015 erstmals seinen Farbtemperatursensor in Kompaktbauweise für das ISYGLT-Automationssystem vor. Seither bewährt er sich besonders bei tageslichtabhängigen und HCL-Steuerungen (Human Centric Lighting) von Privatwohnungen, gewerblichen Räumen wie Büro und Produktion bis hin zum wissenschaftlichen Bereich.

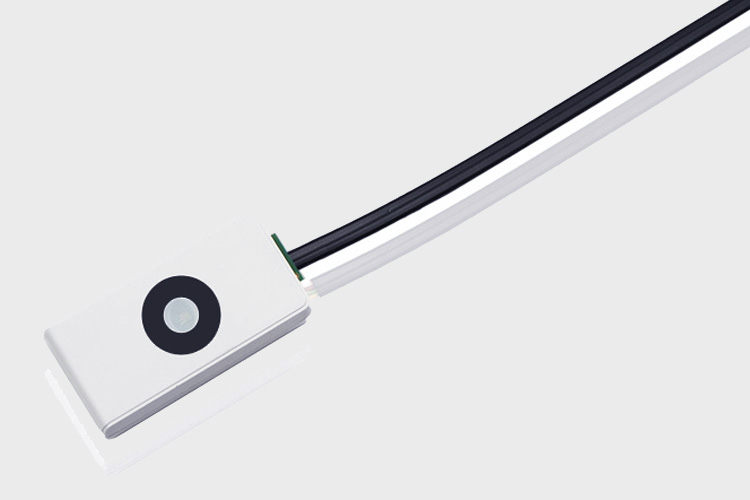

Digitaler Farbtemperatur- und Helligkeitssensor um Funktionen erweitert [Bild: Seebacher GmbH]

In Verbindung mit dem ISYGLT-System sind Aufzeichnungen der gemessenen Werte (Helligkeit, Farbtemperatur im Innen- oder Außenbereich etc.) zur Dokumentation und Auswertung möglich. Der Sensor eignet sich besonders für Museen und Galerien - dort, wo es auf präzise Farbsteuerung und Dosierung des Lichts ankommt.

Als Funktionserweiterung des Sensors kommt jetzt die melanoptische Bewertung (biologische Wirkung von Licht auf den Menschen) der Helligkeit hinzu.

Die Funktionen:

Helligkeit (Lux) nach V-Lambda
Farbtemperatur in K
CCT-Wert
Melanoptische Lux
RAW-Werte rt, gn, bl, Clear, IR

Das ISYGLT BUS-System kombiniert die Vorteile eines Master-Slave-BUSSES mit den besonderen Eigenschaften eines Multimastersystems. Daraus resultiert ein ereignisunabhängiges BUS-System, dessen Prozessor die Aktoren und Sensoren zyklisch schnell und sicher abfragt.

Die maximale BUS-Leitungslänge pro Subnet beträgt 1,5km. Der Leitungsquerschnitt ist von der Leitungslänge und von der Strombelastung durch die Module abhängig. Als Standardleitung ist J-Y(St)Y 2x2x0,8mm² empfohlen.

Zur Datenübertragung wird der RS-485 Industrie-Standard nach ISO 8482 DIN 66259 T4 verwendet. Dieser hat sich vor allem durch seine hohe Störfestigkeit ausgezeichnet - selbst in rauer Industrieumgebung. Alle Geräte des Systems erfüllen bezüglich Störfestigkeit (CE Zeichen) die Normen für den „Einsatz in typischer Industrieumgebung Klasse 3“. Die Übertragungsrate von 38.400 Bit/s gewährleistet schnelle Reaktionszeiten des Systems und minimiert die Kosten bei der Installation des 2-Draht-Busses auch für größere Entfernungen.

ISYGLT wurde als frei programmierbares und vielseitig einsetzbares System speziell für Lichtsteueranlagen, Gebäudeautomation und Smart-Home entwickelt. Damit ist eine Umsetzung von Kleinstanlagen mit einfachen Anforderungen (Einzelraumsteuerung) bis zu höchst komplexen Anlagen mit mehreren Tausend Teilnehmern möglich.

Die Entwicklung des Systems startete Anfang der 1990er. Erste Anlagen wurden schon 1996 mit ISYGLT umgesetzt. Seitdem wird das System laufend weiterentwickelt und ist für Partner und Seebacher das ultimative Werkzeug um alle Arten von Steuerungsaufgaben effizient und kostengünstig umzusetzen und trotzdem eine höchste Funktionssicherheit und Individualisierung zu gewährleisten. ISYGLT findet sich in vielen Tausend Projekten weltweit und die Anzahl steigt täglich an.

Die BUS-Module werden alle in Deutschland nach höchstem Qualitätsstandard produziert.
