09. Juni 2011

Multifunktionales LED-Steckverbindersystem

Mit der DF-Serie hat HIROSE ein multifunktionales LED-Steckverbindersystem auf den Markt gebracht, welche nun bei der MSC Vertriebs GmbH erhältlich sind. Zielmarkt ist in erster Linie die allgemeine LED-Beleuchtungstechnik, neben anderen Applikationen im Industriesegment. Der multifunktionale Stecker ist für Stromversorgung über Kabelleitungen auf Platine (Wire to Board) als auch von Platine zu Platine (Board to Board) einsetzbar. Eine zusätzliche Variante dient als Abschlußstecker (Shortening plug).

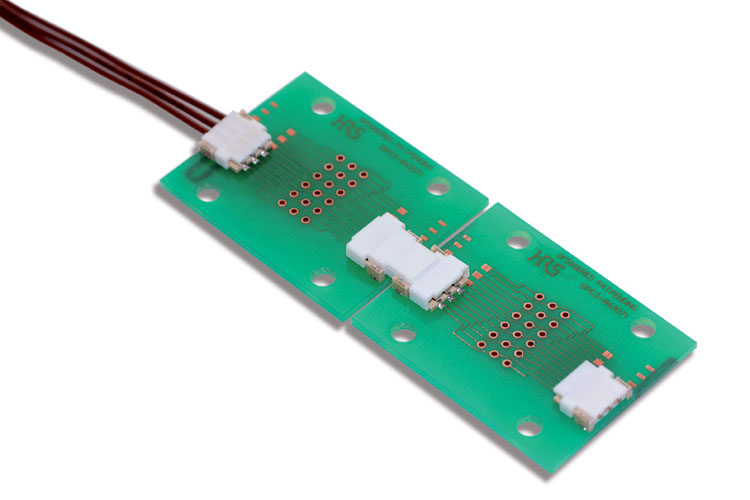

[Bild: MSC Vertriebs GmbH]

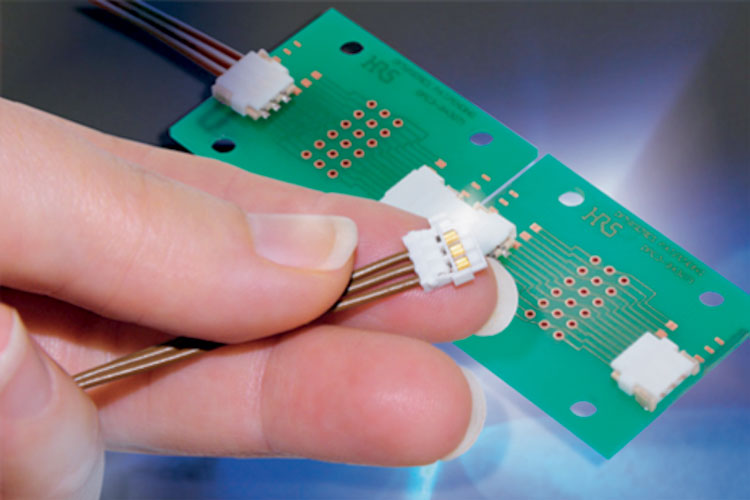

[Bild: MSC Vertriebs GmbH]

Hierzu ist nur ein Buchsentyp nötig, welcher für die unterschiedlichen Stecksysteme angewendet wird. Das reduziert die Anzahl der Bauteilkomponenten beim Kunden deutlich. DF59 hat ein Rastermaß von 2.0mm bzw. 4.0mm, je nach Notwendigkeit von erhöhten Luft- und Kriechstrecken in den jeweiligen Einsatzgebieten. Das System ist für 3A ausgelegt unter Anwendung des vorgegebenen Kabeldurchmessers mit AWG 22 (Ø 1.26mm / UL1061).



Die Spannung wird mit 100V spezifiziert, beziehungsweise 230V, wenn die Version mit 4mm Raster eingesetzt wird. DF59 ist derzeit in 2, 3 und 4 Kontakten verfügbar und deckt somit ideal die Anforderungen für monochrome und farbgebende (RGB)-Beleuchtung ab. Weitere Polzahlen sind in Planung.

Das Verbindersystem im gesteckten Zustand hat eine Höhe von 2.5mm, welche bewusst äußerst gering gehalten wurde. Die Flächenmaße von 8x9mm (3polig, Kabelstecker) sind sehr klein, um speziell bei hellen LED Anwendungen die Möglichkeit einer "Schattenbildung" auszuschließen. Zusätzlich ist der Stecker auch bewusst in natürlichem Weiß gehalten, um ihn möglichst "unsichtbar" zu machen.

Steckerseitig nennt HIROSE die Verrastung "Swing Lock". Das Stecken erfolgt über folgende Schritte: Axiales einlegen der Steckergehäuses in die Buchse; durch Drücken wird der Stecker sicher verrastet. Die Auszugskräfte am Kabelstrang werden hierdurch deutlich erhöht. Der Brückenstecker (Board to Board) wird durch eine kraftschlüssige Verbindung gehalten. Klassische Einsatzgebiete sind die LED-Beleuchtung, Infrarot-Schranken, Batterie-/Akku- Verbindungen, kleine DC-Motoren, Stromversorgungen, und vieles mehr ...
