DIALux evo 10 – Jetzt zum Download verfügbar

Es ist so weit – mit DIALux evo 10 steht die neueste Version der Lichtplanungssoftware von DIAL kostenfrei zum Download bereit. Mit DIALux evo 10 können Anwender:innen jetzt ganz einfach Notlichtszenen planen und berechnen. Dabei richtet sich DIALux evo 10 nach der Norm EN 1838 2019-11 für Rettungswege. Bei der Planung können sich Rettungswege kreuzen und werden so zu komplexen Rettungswegen vereinigt. Jedem Teilstück kann zudem ganz einfach eine eigene Breite zugewiesen werden. Es gibt pro Raum/Bereich eine Antipanikfläche mit frei definierbarer Randzone.

00

Jetzt zum Download verfügbar – DIALux evo 10 [Bild: DIAL GmbH]

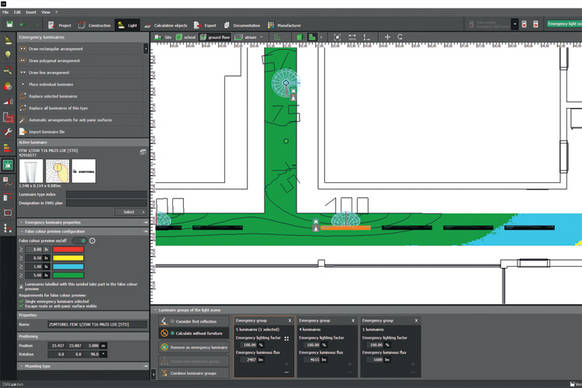

Mit der Falschfarbenvorschau können Anwender: innen die Ergebnisse für ein Notlichtkonzept in Echtzeit bewerten. [Bild: DIAL GmbH]

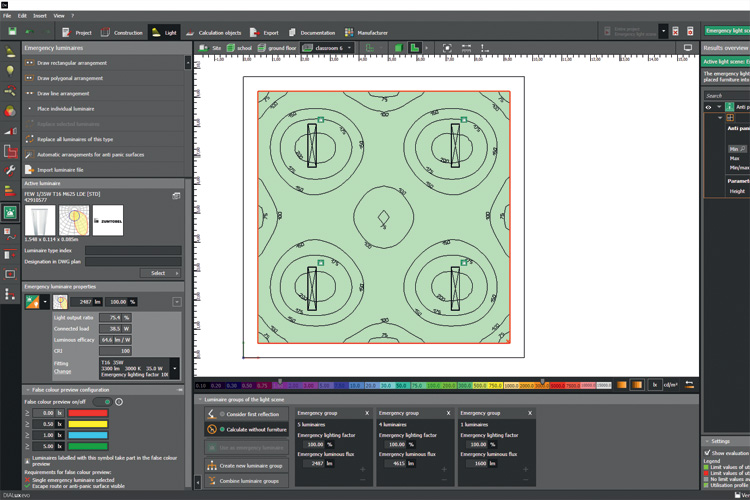

DIALux erstellt automatisch Leuchtenanordnungen für Anti-Panik-Flächen, die die erforderliche Beleuchtungsstärke und Gleichmäßigkeit erreichen [Bild: DIAL GmbH]

Außerdem hat DIAL ein neues Werkzeug für Notleuchten ergänzt. Es beinhaltet Feld-Linien und Einzelanordnung sowie spezielle Einstellungen für Notleuchten, die die Planung besonders erleichtern. Dabei kann jede Leuchte für die Notbeleuchtung herangezogen werden. Leuchtenhersteller können Lichtaustrittsflächen definieren, die speziell für Notbeleuchtung vorgesehen sind. Diese Informationen werden von DIALux evo verwendet. Andernfalls können User auch selbst die Einstellungen vornehmen.

Es lassen sich Lichtstrom oder Notbeleuchtungsfaktor einstellen, wobei die beiden Werte ineinander umgerechnet werden. Für jede Lichtaustrittsfläche können Nutzer:innen festlegen, ob sie nur für die Notbeleuchtung, nur für die normale Beleuchtung oder für beide Fälle verwendet werden soll.

Jede Leuchte, die im Tool Notleuchten platziert wird, wird der Notlichtszene hinzugefügt. Die Lichtszene wird ebenso automatisch erzeugt. Dabei werden die nach Typ und lichttechnischen Eigenschaften gruppiert – eigene Gruppen können User somit ganz einfach anlegen. Ein Klick auf die Notlichtgruppe selektiert die Leuchten dieser Gruppe in der CAD. Leuchten, die der Notlichtszene zugewiesen sind, werden dort mit einem kleinen Symbol gekennzeichnet. Auch auf Antipanikflächen, können Planer:innen Leuchten automatisch einfügen. DIALux evo platziert dabei ausreichend Leuchten, um die geforderte Beleuchtungsstärke und Gleichmäßigkeit zu erreichen.

Wirkung der Notbeleuchtung in Echtzeit
Mit der neuen Notbeleuchtung bietet DIALux evo die Möglichkeit, die direkte Lichtwirkung der Leuchten auf den Rettungswegen und Anti-Panik-Flächen abzubilden. Die Darstellung erfolgt in Echtzeit mit bis zu zehn benachbarten Leuchten. Werte und Farben sind selbstverständlich konfigurierbar.

Die Berechnung ist abgeschlossen, aber das Ergebnis liefert noch nicht die geforderten Werte? Wo fehlt es noch an Beleuchtungsstärke, warum stimmt meine Gleichmäßigkeit nicht? In DIALux evo 10 ist das kein Problem mehr. Auf Wunsch springt die CAD an die betroffenen Stellen. Das lästige Suchen von Minimalwerten entfällt.

Kompaktere Layoutalternative des Leuchtenlageplans
In DIALux evo 10 können Nutzer:innen das kompaktere Layout auswählen und als Favorit setzen. Damit erhälten sie eine Variante, in welcher der Leuchtenlageplan deutlich kompakter dargestellt wird, indem sich die Darstellung auf die Koordinaten der Leuchten reduziert. Im Durchschnitt werden dadurch pro Leuchtenlageplan etwa 50 % des Papiers eingespart.

Alternative Titelseite
Zusätzlich hat DIAL auch eine Alternative des Deckblatts erstellt. User erhalten zukünftig eine Variante ohne Bilder und mit Adressen.

Farbige Slider für farbveränderliche Leuchten
Für farbveränderliche Leuchten färbt DIALux evo jetzt die Slider entsprechend ein. Dies hilft dabei, auf den ersten Blick den richtigen Regler zu erkennen und die Farbkanäle von Leuchten einfacher einzustellen.
