Per Fingertipp - Bedarfsgerechtes Licht

Die Unihalle Wuppertal profitiert von LED-Leuchten und einer DALI-Lichtsteuerung - Aus effizienten LED-Leuchten, maßgeschneiderten Abhängungen und einem Lichtmanagement, das nicht nur vielseitige Lichtszenen bereitstellt, sondern auch an die zentrale Brandmeldeanlage angebunden ist, bestand das Gesamtpaket, das NORKA und NORKA Automation für die Sanierung der Unihalle Wuppertal geschnürt haben.

00

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

[Bild: NORKA/ Günther Fotodesign]

Dank der intelligenten Lichtlösung aus einer Hand können die vielseitigen Veranstaltungen in der Halle stets bedarfsgerecht beleuchtet werden. Das flimmerfreie Licht ist zudem HDTV-tauglich und die lange Lebensdauer der LEDs lässt die Wartungskosten gegen Null sinken.

Hightech für die Bergischen Löwen
Seit 20 Jahren sind in der Unihalle Wuppertal Sport und Kultur gleichermaßen zuhause. Eben noch Trainingsstätte für die Studenten der Bergischen Universität Wuppertal, kann die Halle quasi über Nacht zur stimmungsvollen Kulisse für ein Konzert, zum Messeplatz oder zum spannungsgeladenen Austragungsort eines Handball-Bundesliga-Spiels werden. Insbesondere für besagte Handballspiele hat die Halle kürzlich ein technisches Upgrade erhalten.

Nach der Rückkehr des Bergischen Handball-Clubs 06 aus der zweiten in die erste Bundesliga waren einige Anpassungen notwendig, damit die Heimspielstätte der Löwen die Vorschriften der Deutschen Handball-Liga erfüllt. Neben neuen Ballfangnetzen, Tribünen für die Kameras und schnellem Internet für die Journalisten wurde auch eine LED-Beleuchtungsanlage mit intelligenter Steuerung implementiert.

Technologiesprung steigert Effizienz und Qualität
Die Bestandslösung in der größten Mehrzweck-Veranstaltungshalle im Bergischen Land arbeitete noch mit Quecksilberdampflampen, also einem Lampentyp, der innerhalb der Europäischen Union nicht mehr in Verkehr gebracht werden darf und für den somit auch kein Ersatz mehr beschafft werden konnte. Vor diesem Hintergrund fiel die Entscheidung, die Halle auf moderne LED-Leuchten umzurüsten. Neben erheblichen Energieeinsparungen sollte durch die modernen Lichtquellen auch die Lichtqualität gesteigert werden. Erfüllt werden konnten diese Erwartungen mit Leuchten aus dem NORKA Portfolio. Für die Hallen- und Spielfeldbeleuchtung kommen 130 CENTAURUS Strahler zum Einsatz, die mit LED-Arrays bestückt sind, sowie LONDON LED und DUBLIN LED Leuchten, die mit LED-Stripes ausgestattet sind.

Mit den LED-Leuchten lassen sich bei deutlich niedrigerer Anschlussleistung höhere Beleuchtungsstärken erzielen. Das freut die Betreiber der Unihalle, die Stadt Wuppertal und das Land NRW, denn so können sie im Betrieb Kosten von bis zu 240 €/h bei der Beleuchtungsenergiesparen. Das neue Beleuchtungssystem erfüllt im Zusammenspiel mit der nutzungsgerechten Steuer- und Regelungstechnik zudem sämtliche Förderbedingungen gemäß der nationalen Klimaschutzinitiative – Klimaschutzprojekte im kommunalen Umfeld (Kommunalrichtlinie), die kommunale Bauherren mit 25% Förderquote unterstützt.

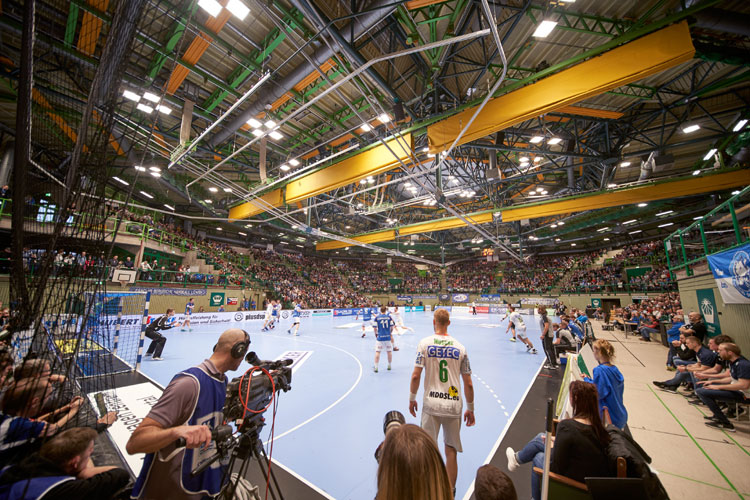

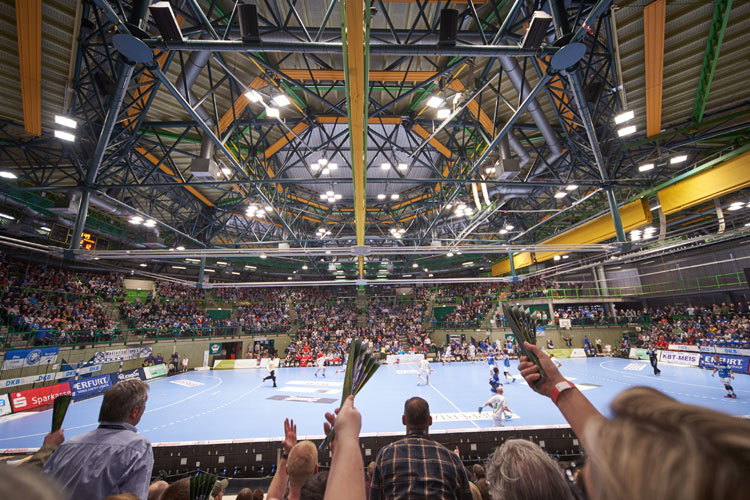

Entscheidend war die Erhöhung der Beleuchtungsstärken auf dem Spielfeld, um die Vorgaben der Deutschen Handball-Liga für Bundesliga-Spielstätten zu erfüllen. Statt der bisherigen mittleren Beleuchtungsstärke von ca. 950 Lux in 1,50 Meter Höhe über dem Spielfeld werden jetzt souverän die vorgegebenen 1.700 Lux erreicht und es gibt sogar noch Reserven. Aber es ist nicht nur heller geworden, die neuen Leuchten sind außerdem von Haus aus sehr gut entblendet und das Licht auf dem Spielfeld wird gleichmäßiger verteilt. Von der neuen Lichtqualität profitieren nicht nur die Aktiven bei Sportevents, sie schlägt sich bei allen Veranstaltungsformaten in einer wesentlich besseren Raumwahrnehmung nieder. Die guten Sehbedingungen erleichtern außerdem die Orientierung auf den Tribünen und Treppen und sorgen für mehr Trittsicherheit auf den Stufen und in den Gängen.

Enge Vorgaben souverän bedient

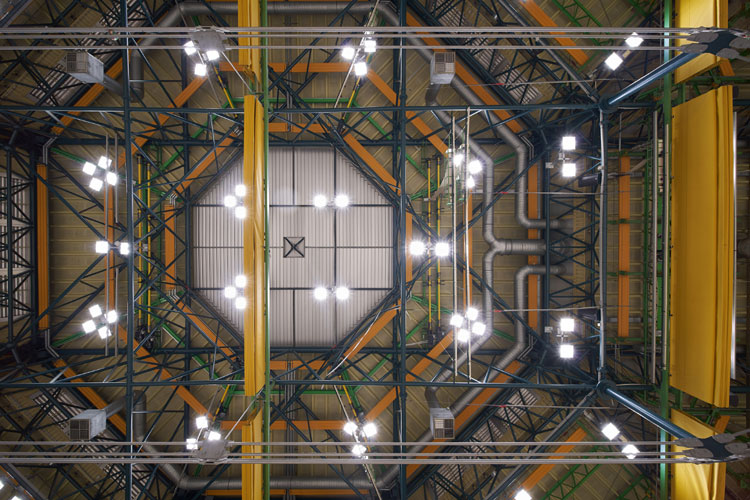

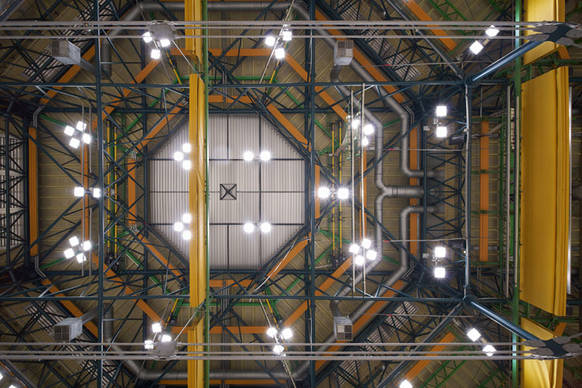

Voraussetzung für dieses hervorragende Ergebnis war neben hochwertigen Leuchten eine detaillierte Lichtplanung. „Es gab einige bauseitige Restriktionen“, erläutert Vanessa Weisbrod, die das Projekt bei NORKA betreut hat. „Die sensible Statik des Hallendachs verbot, das Gewicht der Bestandsleuchten zu überschreiten. Zudem mussten wir die Montageorte der alten Leuchten weiternutzen.“ Man entschloss sich, die LED-Leuchten an neuen, statisch geprüften Traversen abzupendeln. Die Lichtaustrittsebene liegt dabei stets unterhalb der Trägerkonstruktion des Daches und der Installationen für die Bühnentechnik, was Verschattungen zuverlässig vermeidet.

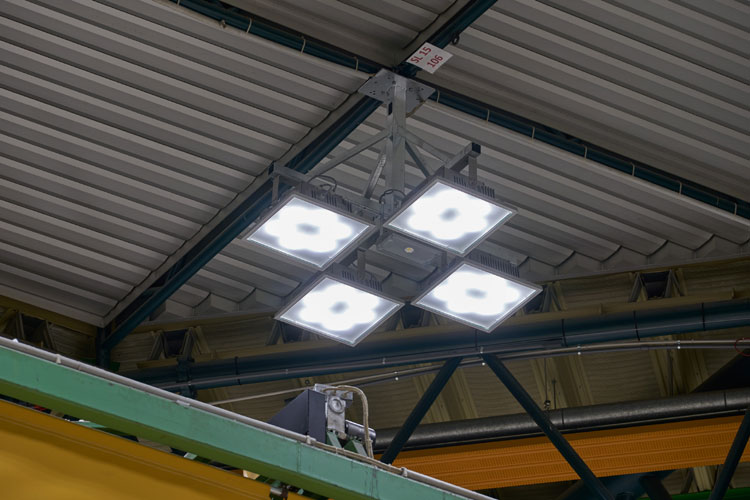

Bei der Fertigung der Abhängungen bewies NORKA ein weiteres Mal Know-how, Präzision und Tempo bei der Umsetzung von Sonderanfertigungen. Die drei unterschiedlichen Typen der verzinkten, ballwurfsicheren Traversen nehmen im Bereich über dem Spielfeld Kombinationen von zwei bis vier CENTAURUS 230N Strahlern auf. Allein eine dieser tiefstrahlenden Leuchten mit Prismenscheibe zur rotationssymmetrischen Entblendung und mit ballwurfsicherem Aluminiumgehäuse liefert 41.640 Lumen Lichtstrom.

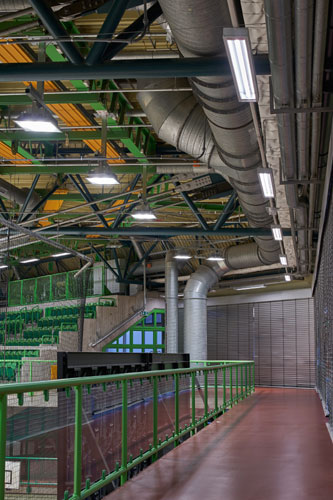

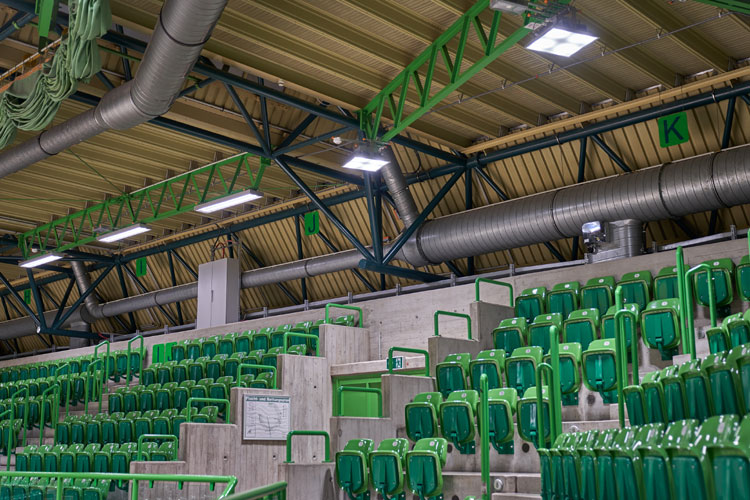

Die Zuschauertribünen und Ränge erhalten ihr Licht aus den CENTAURUS 230N Strahlern, den DUBLIN LED und den LONDON LED Leuchten, die an den Traversen oder direkt an den Dachträgern befestigt wurden. Sowohl die DUBLIN LED als auch die LONDEN LED Leuchten werden hier mit einer raumstrahlenden Optik eingesetzt. Sie haben ein eloxiertes Aluminium-Gehäuse mit 1,50 m Länge und 18,5 cm Breite und sind ebenfalls ballwurfsicher ausgeführt.

Vielseitige Beleuchtungsoptionen für die Multifunktionshalle

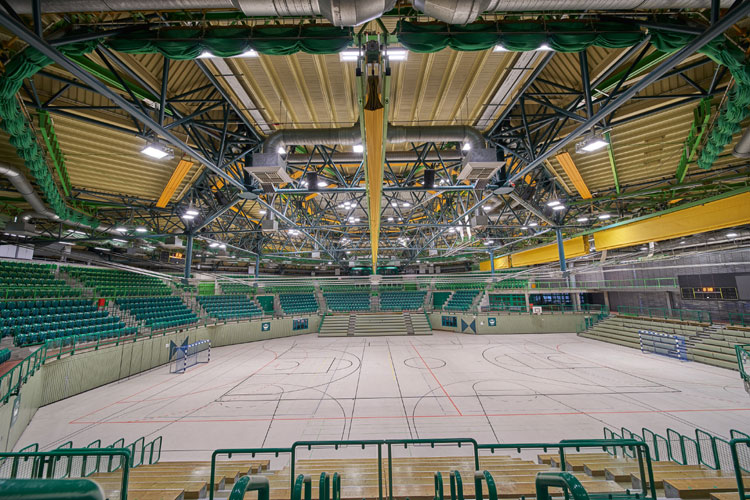

Eine Besonderheit der Unihalle Wuppertal ist ihre Anpassungsfähigkeit für ganz verschiedene Nutzungen. So kann die Halle in kleinere Einheiten unterteilt werden und Tribünen lassen sich verfahren. Um für all diese Konfigurationen stets das richtige Licht abrufen zu können, hat NORKA Automation das DALI-Lichtmanagement XARA Professional installiert.

„Wir haben fünf DALI-Kreise eingeplant“, erklärt Thomas Jost, der das Projekt bei NORKA Automation mitbegleitet hat. „Sie stellen insgesamt 320 Adressen bereit – eine ausreichende Anzahl, um jede Lichtquelle einzeln ansteuern zu können und zusätzlich noch 36 DALI-Bewegungssensoren einzubinden.“ Drei Präsenz- und vier Tageslichtsensoren ergänzen das Hardwarespektrum. Als Bedienstellen kommen drei Touchpanels zum Einsatz. In der Summe stellt das Lichtsteuersystem eine riesige Auswahl an Schalt- und Dimmkombinationen zur Auswahl.

Per Fingertipp zur gewünschten Lichtszene

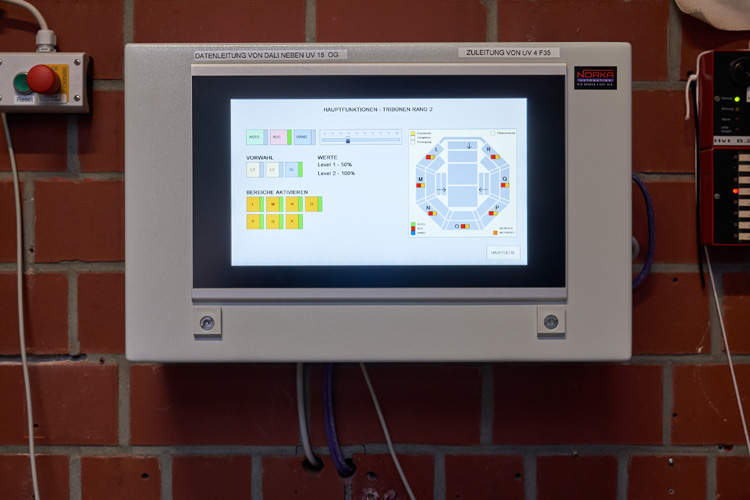

Für die typischen Raum- und Nutzungsformate wurden Lichtszenen vorprogrammiert und abgespeichert. Beispielsweise sind eine Voreinstellung für die Bundesligaspiele mit 1.700 Lux, eine für Tischtennisspiele mit 750 Lux und zwei für den Uni-Sport mit 300 sowie mit 500 Lux abrufbar. Zudem gibt es spezielle Lichtdramaturgien für besondere Momente bei Events. Ist beispielsweise die Szene Showtime aktiv, gehen alle Lichter aus und nur die Beleuchtung in den Gangbereichen bleibt mit 15 % Leistung in Betrieb. Im Reinigungsmodus sorgen die Bewegungsmelder dafür, dass das Licht nur dort an ist, wo gerade gearbeitet wird. Im Interesse einer einfachen manuellen Bedienung wurden außerdem 24 Leuchtengruppen definiert, die jeweils einem Hallenbereich zugeordnet sind. Ein Fingertipp auf den Touchpanels genügt, um zum Beispiel nur die oberen oder unteren Tribünen, nur das Spielfeld oder auch nur einen Teil der Hallenfläche zu erhellen. Die Leuchten über den ausfahrbaren Tribünen können sogar ihre Zugehörigkeit wechseln und mal zur Tribünen- oder mal zur Spielfeldbeleuchtung gehören.

Eine sicherheitsrelevante Zusatzfunktion hat NORKA Automation durch die Anbindung der Lichtsteuerung an die Brandmeldezentrale umgesetzt: Im Falle eines Feueralarms schalten alle Leuchten in der Halle auf 100 % Helligkeit und bleiben so lange an, bis der Feueralarm abgeschaltet wird – und zwar unabhängig von den Einstellungen im Regieraum.

Fit für die Zukunft
Die gesamte Lichtsteuerung samt voll vorverdrahtetem, erweiterbarem Schaltschrank, SPS-Programmierung sowie die Inbetriebnahme wurde von NORKA Automation geplant und realisiert. Die Lieferung erfolgte anschlussfertig mit dazugehöriger Dokumentation, Montageanleitung und Abnahmeprotokoll. Für die angedachte spätere Erweiterung der Beleuchtungssteuerung im Rahmen einer weiteren Sanierung der Nebenräume sowie des Außenbereiches, wurde der Schaltschrank bereits entsprechend vorbereitet und die gesamte SPS-Steuerung dementsprechend von Anfang an skalierbar realisiert.

Fazit
Die neue Lichtlösung in der Unihalle Wuppertal bietet für alle Nutzungssituationen ein Maximum an Effizienz, Komfort und Sicherheit. NORKA Leuchten mit präzisen Optiken, hoher Lichtausbeute und moderne Treiber-Elektronik stellen die Basis für eine nachhaltige, gleichmäßige und blendfreie Beleuchtung, die auch HDTV-tauglich ist. Das DALI-Lichtmanagementsystem XARA Professional macht es dem Betreiber einfach, stets das richtige Licht für die unterschiedlichen Veranstaltungsformate und Raumkonfigurationen abzurufen.
