05. April 2022

LED-Dot P – RGBW. Volle Power!

Für spezielle Anwendungen zum Beispiel das Einspeisen von Acryl-Stäben, oder das Kreieren von harten Schattenkanten, benötigt man leuchtstarke LEDs. Die vier im LED-Dot-P von Schnick-Schnack-Systems verbauten LEDs, rot, grün, blau und weiß, wurden sorgfältig ausgewählt, um Beleuchtungsergebnisse von höchster Qualität zu erzielen. Der LED P-Dot lässt sich sehr einfach mit RGB-Videosignalen aber auch DMX- oder sACN-Signalen steuern.

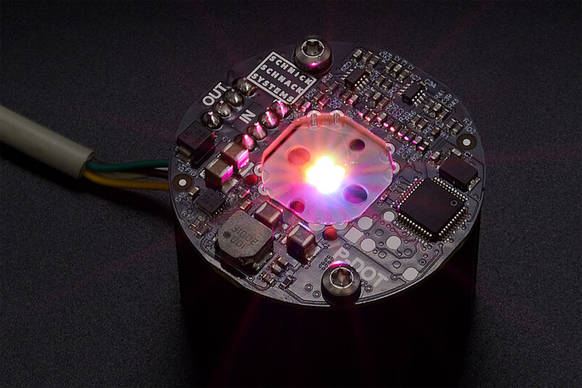

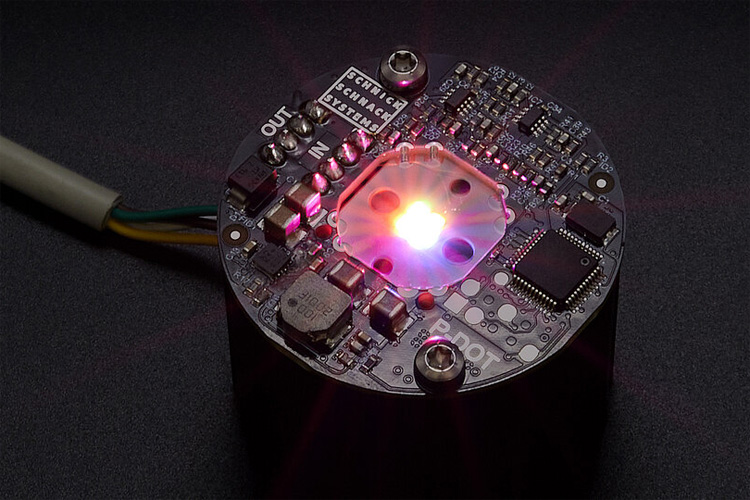

LED-Dot P RGBW, High Power, videogesteuert [Bild: Schnick-Schnack-Systems GmbH]

Ein interner Farbprozessor kümmert sich um die Umrechnung von RGB auf RGBW. Dabei berücksichtigt er die spektrometrisch gemessenen Farb- und Helligkeitsdaten jeder individuellen LED. Die weiße LED wird somit automatisch in die Farbwiedergabe mit eingerechnet, ist aber auch über einen vierten Kanal separat ansteuerbar.

Die Firmware der P-Dots lässt sich über die Netzteile von einem zentralen Punkt über das Netzwerk updaten, um auch zukünftige Standards oder Weiterentwicklungen zu unterstützen. Jeder P-Dot meldet Statusinformationen wie Temperatur, Datenfehlerraten oder Eingangsspannung zurück an die Steuerung. Eine Ferndiagnose ist damit problemlos möglich.

Die Stromversorgung und Ansteuerung erfolgt über das Systemnetzteil 4E, den DPB Pixel-Router, oder den DPB Pixel-Router Pro. Über die Ethernetschnittstelle der Controller lassen sich die Dots der Serie P mit Lichtpulten, Medienservern oder mit unserem Videokonverter Pixel-Gate pixelgenau ansteuern.

Features:
• hochentwickelte Dimm- und Farbmanagement-Algorithmen
• Dimmverhältnis >1:10.000, Dimmen startet unter 0,01%
• 16Bit interne Dimmauflösung pro Kanal
• durchdachte RGB zu RGBW Farbraumumrechnung basierend auf den
   spektrometrisch gemessenen Farb- und Helligkeitsdaten jeder individuellen LED
• Weniger als 3 sdcm Farbabweichung vom Weißpunkt
• CRI Ra >90 bei Warmweiss
• Ultra-blaue LED für intensive and gesättigte Farben
• Erhältlich mit 6500K oder 3000K als Standard, andere Farbtemperaturen können
   einfach auf Anfrage realisiert werden
• flickerfrei für Augen und Kameras dank fortschrittlicher Modulation >10kHz
   (bei Intensitäten >1%)
• Einfaches Verkabelungssystem mit bis zu 12 P-Dots in einer Kette
• integrierter Kühlkörper, mit Einschubkanälen für M3 Muttern

Lichtstrom: 180lm (6500K), 120lm (3000K)
Rot: 28lm, Grün: 200lm, Blau: 21lm
Abstrahlwinkel: 120°
Gewicht: 90g
Durchmesser: 45mm
Höhe: 37mm
