Kleine und sehr helle Multicolor-LEDs von Citizen

Der asiatische Hersteller Citizen Electronics Co., Ltd hat mit der Serie CL-V501 aufwärts gerichtete Multicolor-LEDs entwickelt, die eine bessere Farbmischung ermöglichen und gleichzeitig sehr klein und sehr hell sind. Die LEDs haben eine Baugröße von B 1,6 mm x L 1,4 mm x H 0,55 mm. Multicolor-LEDs haben drei Chips für Rot, Grün und Blau (RGB) in einem Gehäuse vereint, um die Grundfarben des Lichts darzustellen. Durch Mischen der drei Grundfarben können verschiedene Farben einschließlich Weiß erzeugt werden. Sie sind für die Beleuchtung von Spielgeräten, Tastaturen für PCs, Unterhaltungsgeräten und Umgebungsbeleuchtungen für Automobile geeignet.

00

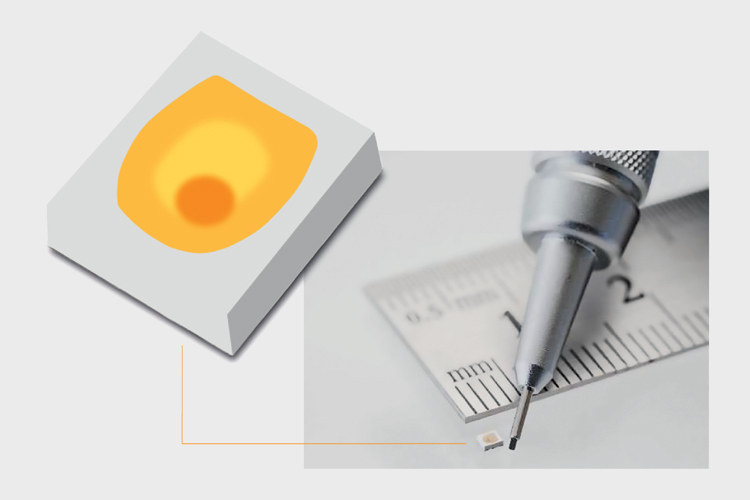

Kleine und helle LED-Gehäuse für eine verbesserte Farbmischung [Bild: Citizen Electronics Co., Ltd./ Endrich Bauelemente Vertriebs GmbH]

Die Zahl der Geräte, die eine Linse und einen Lichtleiter enthalten, um eine komplizierte Beleuchtungssituation zu erzeugen, ist gestiegen. Dabei sind kleinere, helle LEDs erforderlich, um eine gute Farbmischung zu erzeugen. Das Design und die Funktionalität des Geräts dürfen dabei nicht beeinträchtigt werden. Durch eine neue Technologie, die auf High-Density-Packaging basiert, wird eine hohe Farbmischung erreicht, die mit herkömmlichem Packaging nicht möglich ist. Die Verkleinerung und die hohe Helligkeit ermöglichen es, eine breite Palette von Lichtsituationen zu schaffen.

Die weiße Farbe, die durch die Beleuchtung von RGB-Matrizen in herkömmlichen mehrfarbigen LEDs erzeugt wird, hat eine schlechte Farbmischeigenschaft und die Qualität des weißen Lichts ist dabei ungenügend. Daher wurde in einigen Fällen eine RGBW-LED verwendet. Dabei wird eine weiße LED zu den RGB LEDs hinzugefügt. Diese Lösung führt zu einem größeren LED-Gehäuse. Das Schaltungsdesign des Geräts wird dadurch komplizierter und teuer.

Durch eine neue Zusammensetzung des Rohstoffes und ein neues Herstellungsverfahren ist es gelungen, die Richtwirkung im Device besser zu steuern. Die natürliche weiße Farbe wird mit dieser hohen Farbmischeigenschaft erzeugt. Da die Lichtquelle keine Farbverfälschung erzeugt, wurde auch das Design verbessert. In Anwendungen, in denen eine Linse und eine Lichtleiterplatte verwendet werden, ist es damit einfacher, Designs zu erstellen, da die Lichtquelle selbst über eine Farbmischung verfügt. Die Lichtausbeute pro Flächeneinheit wurde bei hoher Helligkeit und geringer Größe verdoppelt. Im Vergleich zu herkömmlichen LED-Produkten wurde die Fläche der Multicolor-LED-Serie CL-V501 um 30 % und die Leuchtfläche um 50 % reduziert. Diese Verkleinerung trägt zu einer platzsparenden Montagefläche des Devices bei und die Verdoppelung der Lichtausbeute pro Flächeneinheit senkt den Energieverbrauch.
