14. Oktober 2020

Lichttechnische Messungen an LED-Leuchten

Die LED verdrängt immer mehr die konventionellen Leuchtmittel. Gründe dafür sind nicht nur die Effizienz, Lebensdauer und die Designflexibilität, die mit der LED möglich sind, sondern auch die Richtlinien und Verordnungen der EU-Kommission in den letzten Jahren, vor allem in Hinblick auf den Klima- und Umweltschutz. Der Einsatz der LED ist in der Allgemeinbeleuchtung nicht mehr wegzudenken. Das Potenzial der LED Technik ist bekannt und liefert vielfältige Anwendungen. Das Interesse an Lichttechnischen Messgrößen wie Lichtstrom, Lichtstärke, Leuchtdichte, Lichtausbeute, Farbwiedergabeindex usw. wächst ständig.

LVK - Lichtstärkeverteilung als 3D-Körper mit LUMCat [Bild: LumetraTec]

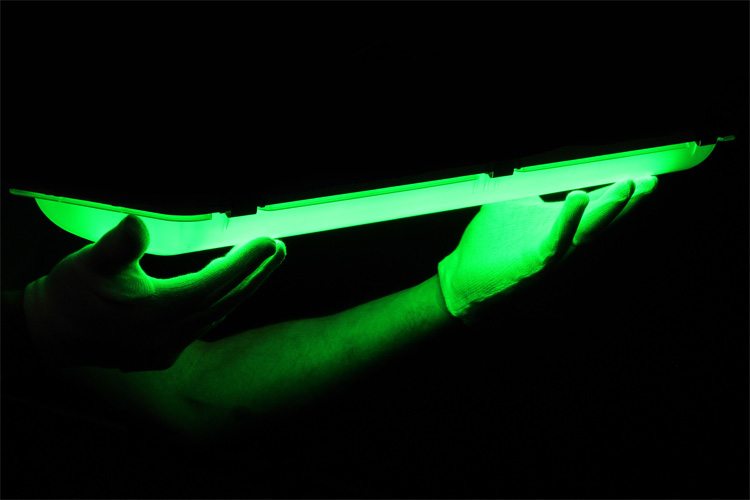

Lichtmessung im photometrischen Labor [Bild: LumetraTec]

Aus diesem Grund ist u.a. die europäische Norm EN DIN 13032-4:2015+A1:2019 „Messung und Darstellung photometrischer Daten von Lampen und Leuchten – Teil 4: LED-Lampen, -Module und -Leuchten“ wichtiger denn je geworden, da sie die elektrischen, photometrischen und farbmetrischen Größen der LED-Technik definiert und deren Messbedingungen im Labor festlegt. Diese Norm ermöglicht einen fairen Wettbewerb zwischen den Herstellern und schafft Planungssicherheit.



Der Vorteil der LED Norm EN DIN 13032-4 für die Hersteller sind die exakten Messdaten, die es ermöglichen gute Beleuchtungssysteme zu entwickeln und weiter zu optimieren.

Im LumetraTec Lichtlabor
werden photometrische und farbmetrische Größen nach dieser Norm ermittelt und anhand eines Laborberichts zur Verfügung gestellt. Der Prüfling wird mit einer stabilen Spannung im Labor bei 25 °C  ± 1 °C versorgt. Wenn nach der erforderlichen Einbrennzeit die Stabilisierungskriterien erreicht sind, wird die Lichtmessung gestartet. Dabei werden fotometrische und farbmetrische Daten, wie Lichtstärkeverteilung, Lichtstrom, Farbtemperatur und andere wichtige Lichtgrößen mit einem Goniophotometer in Kombination mit einem Photometerkopf der Klasse L (höchste Genauigkeit) und einem Spektrometer gemessen und ermittelt.

Der Kunde bekommt nach Wunsch verschiedene Auswertungsdiagramme und Tabellen z.B. die UGR- oder die Leuchtdichtetabelle zur Beurteilung der Blendung. Für Lichtplanungen mit gängigen Lichtsimulationsprogramme wie AGI32, DIALux und Relux werden die Messdaten in allen bekannten Dateiformaten wie EULUM-DAT (LDT-Datei), IES LM63 oder CIBSE TM14 zur Verfügung gestellt. Zusätzlich können separat oder parallel zu den Lichtmessungen Erwärmungsmessungen durchgeführt werden.

Durch langjährige Erfahrung auf den verschiedenen Gebieten der Lichttechnik können insbesondere Sonderfälle und spezielle Aufgabenstellungen in der Licht- und Beleuchtungstechnik analysiert und bearbeitet werden. Weiterführende Informationen finden Sie auf der LumetraTec Webseite.
